Waar wordt een draadvonkmachine voor gebruikt?

Wat een draadvonkmachine doet en waarom dit belangrijk is in de moderne productie

A draadvonkmachine (draad-elektrische ontladingsmachine) snijdt elektrisch geleidende materialen door gecontroleerde elektrische vonken te genereren tussen een dunne, continu bewegende draadelektrode en het werkstuk, waardoor materiaal langs een geprogrammeerd pad wordt geërodeerd zonder direct mechanisch contact. Dit maakt het het proces bij uitstek voor het snijden van gehard gereedschapsstaal, hardmetaal en andere moeilijk te bewerken metalen tot precieze matrijzen, ponsen, mallen en complexe profielonderdelen die bij conventioneel frezen of draaien moeilijk te produceren zijn.

Omdat de snijdraad nooit fysiek tegen het werkstuk drukt, introduceert draadvonken zeer weinig mechanische spanning, wat één van de redenen is dat het een voorkeursproces blijft voor het afwerken van geharde componenten na een warmtebehandeling. De technologie omvat verschillende machinecategorieën - draadvonken met hoge snelheid, draadvonken met gemiddelde snelheid en draadvonken met grote conus - elk geschikt voor verschillende nauwkeurigheids-, snelheids- en kegelhoekvereisten. Als u deze verschillen begrijpt, kunnen fabricagewerkplaatsen, gereedschapsmakers en OEM-kopers het goede kiezen CNC-draadsnijmachine configuratie voor hun productiebehoeften.

Dit artikel bespreekt de algemene machinetypen, hun werkingsprincipes, typische toepassingsscenario’s, vergelijkende prestatiekenmerken, onderhoudspraktijken en waar de industrie naartoe gaat – waardoor toolroommanagers en inkoopteams een praktische referentie krijgen voor het evalueren draadvonkapparatuur opties.

Belangrijkste conclusie: Draadvonken verwijdert hard, geleidend materiaal door vonkerosie in plaats van door snijkracht, waardoor het de standaardmethode is voor precisiematrijzen, mallen en geharde gereedschapscomponenten.

Veel voorkomende soorten draadvonkmachines en hun kenmerken

Draadvonkmachines worden over het algemeen gegroepeerd op draaddoorvoersnelheid en structureel ontwerp, en elke categorie bedient een afzonderlijk segment van de productie van gereedschappen en matrijzen en precisieonderdelen.

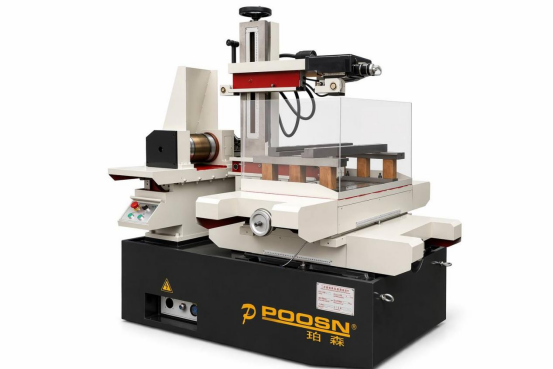

Draadvonkenmachines met hoge snelheid gebruik een heen en weer bewegende molybdeendraad die heen en weer beweegt en meerdere keren wordt hergebruikt voordat deze wordt vervangen, wat een praktisch evenwicht biedt tussen verwerkingsefficiëntie en bedrijfseconomie voor algemeen matrijswerk.

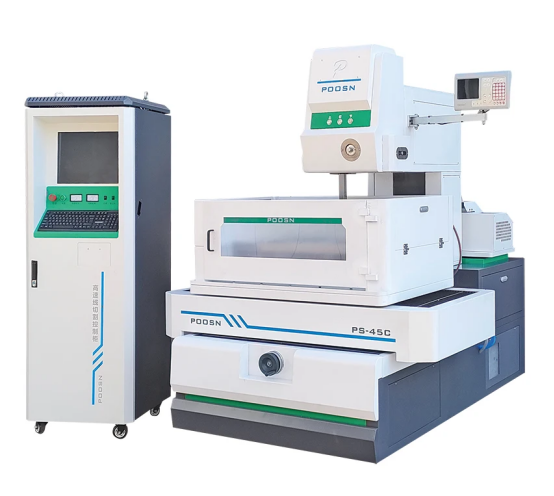

Draadvonkmachines met gemiddelde snelheid verfijningen toevoegen zoals verbeterde pulsvoedingen, draadspanningscontrole met gesloten lus en multi-cut-strategieën, die doorgaans een fijnere oppervlakteafwerking en een strakkere maatconsistentie opleveren dan standaard hogesnelheidsmodellen.

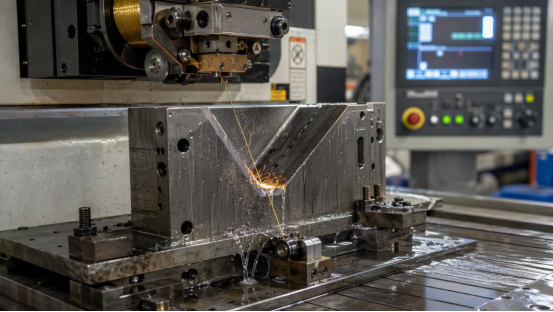

Groot-conische draadvonkmachines zijn gebouwd met een verlengde bovenste draadgeleiding en gespecialiseerde geleidingsmechanismen, zodat ze steile hoekprofielen kunnen snijden, wat essentieel is voor stempelmatrijzen, extrusiematrijzen en onderdelen waarvoor diepgangshoeken nodig zijn.

Typische selectiefactoren per machinecategorie

Belangrijkste conclusie: De keuze tussen draadvonkmachines met hoge snelheid, gemiddelde snelheid en grote tapsheid hangt in de eerste plaats af van de vereiste oppervlakteafwerking, maattolerantie en of de geometrie van het onderdeel steile tapse hoeken omvat.

Werkingsprincipe en kernmachinestructuur

Een draadvonksysteem werkt door een dunne metaaldraad – meestal molybdeen voor machines met hoge en gemiddelde snelheid, of messing voor systemen met lage snelheid – continu door de snijzone te voeren, terwijl een gepulseerde gelijkstroomvoeding een snelle reeks elektrische ontladingen tussen de draad en het werkstuk genereert. Elke ontlading verdampt een microscopisch kleine hoeveelheid materiaal van het werkstukoppervlak, en de diëlektrische vloeistof (meestal gedeïoniseerd water) spoelt de geërodeerde deeltjes weg terwijl ook de draad en het werkstuk worden gekoeld. Het CNC-besturingssysteem beweegt de werktafel langs geprogrammeerde X-Y-coördinaten, en op machines met conische snijmogelijkheden kan de bovenste draadgeleider ook onafhankelijk verschuiven om schuine sneden te creëren. Omdat er geen directe mechanische kracht is tussen draad en onderdeel, kunnen dunwandige en delicate componenten zonder vervorming worden gesneden.

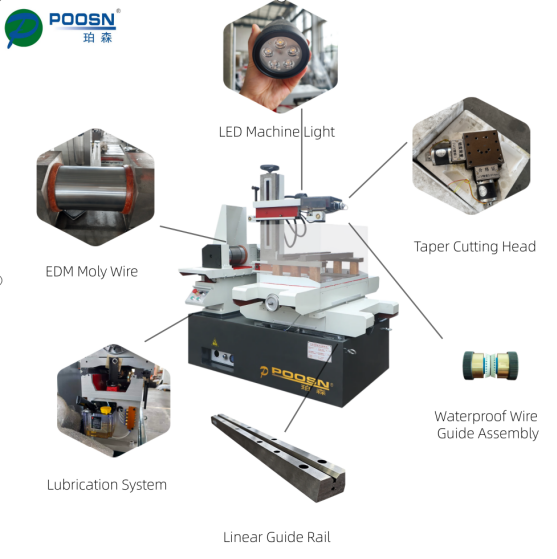

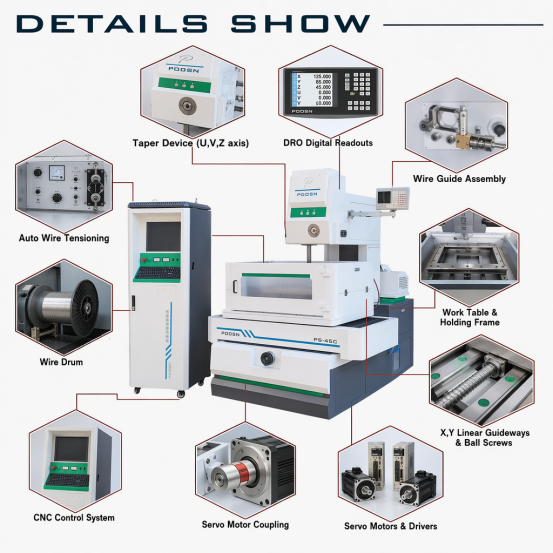

De belangrijkste functionele groepen van een typische draadvonkmachine zijn het draadaanvoer- en opnamesysteem, de bovenste en onderste draadgeleidingsconstructies, de werktafel en het asaandrijfsysteem, het diëlektrische vloeistofcirculatie- en filtersysteem en de CNC-besturingskast. Het onderstaande diagram illustreert hoe deze componenten op een standaard machineframe zijn gerangschikt.

In de praktijk voert de draadspoel verse of gereviseerde draad naar de bovenste geleider, die de draad precies boven het werkstuk positioneert voordat deze door de snede naar beneden gaat en terugkeert naar de onderste geleider en opwikkelspoel. De werktafel, aangedreven door servomotoren langs de X- en Y-assen, beweegt het ingeklemde werkstuk ten opzichte van het vaste draadpad volgens de geprogrammeerde onderdeelgeometrie. Diëlektrische vloeistof wordt continu door de snijopening gepompt en gefilterd om geërodeerd vuil te verwijderen, waardoor de afvoeromstandigheden stabiel blijven en een consistente snijkwaliteit wordt gehandhaafd gedurende een lange productierun.

Belangrijkste conclusie: De snijnauwkeurigheid van een draadvonkmachine hangt af van de gecoördineerde prestaties van de draadaanvoer-, geleidings-, asaandrijving- en diëlektrische filtratiesystemen die samenwerken, en niet van één enkel onderdeel alleen.

Toepassingsscenario's en selectieoverwegingen

Draadvonkenmachines worden in een breed scala van industrieën gebruikt waar geharde, geleidende materialen in precieze vormen moeten worden gesneden zonder mechanische spanning te veroorzaken. De meest voorkomende toepassing blijft het maken van gereedschappen en matrijzen, waarbij draadvonken ponsen, matrijzen en vormholtes uit voorgehard staal en hardmetalen plano's snijdt. Fabrikanten van lucht- en ruimtevaartapparatuur en medische apparatuur vertrouwen ook op draadvonken voor het produceren van kleine, geometrisch complexe componenten waarbij nauwe toleranties en braamvrije randen vereist zijn. Leveranciers in de automobielsector gebruiken draadvonken voor het stempelen van matrijzen en voor het maken van prototypen van componenten voordat ze zich toeleggen op processen met een groter volume.

Bij het beoordelen van een draadsnij-EDM-machine te koop Kopers moeten rekening houden met de geometrie van het onderdeel (met name of er steile, taps toelopende hoeken nodig zijn), de hardheid en dikte van de materialen die worden gesneden, de vereiste oppervlakteafwerking en hoeveel onbeheerde of geautomatiseerde handelingen de werkplaats verwacht uit te voeren. Gereedschapskamers die voornamelijk vlakke matrijscomponenten met een rechte wand produceren, kunnen vaak goed worden bediend door een snelle draadvonkmachine, terwijl winkels die regelmatig stempelmatrijzen met diepgangshoeken snijden, profiteren van een speciale machine met grote tapsheid.

Belangrijkste conclusie: Het afstemmen van het machinetype op de geometrie van het onderdeel – met name de eisen aan de tapsheidshoek en de doelstellingen voor de oppervlakteafwerking – is het meest praktische uitgangspunt voor de selectie van draadvonkapparatuur.

Vergelijking van de relatieve snijsnelheid tussen machinetypen

Verwerkingssnelheid is een van de eerste factoren waar gereedschapsmanagers naar vragen bij het vergelijken van draadvonkapparatuur, omdat deze rechtstreeks van invloed is op het aantal onderdelen dat een machine tijdens een productieperiode kan produceren. In plaats van precieze cijfers te citeren die aanzienlijk variëren per materiaal, dikte, draaddiameter en pulsinstellingen, is het nuttiger om te kijken naar de relatieve snelheidspositionering van elke machinecategorie op basis van hun typische ontwerpdoel. Hogesnelheidsdraadvonkmachines zijn in de eerste plaats ontworpen voor algemene stanswerkzaamheden. Machines met middelhoge snelheid ruilen wat ruwe snelheid in voor een fijnere controle en afwerkingsgangen met meerdere sneden. Machines met grote tapsheid zijn meer geoptimaliseerd voor het vermogen om onder een hoek te snijden dan voor maximale lineaire snelheid. De onderstaande grafiek presenteert deze relatieve positionering als een eenvoudige illustratieve index en niet als gemeten productiegegevens.

Deze horizontale vergelijking wordt opzettelijk weergegeven als een relatieve index in plaats van een reeks exacte productiecijfers, omdat de werkelijke snijsnelheid op elke draadvonkmachine sterk afhankelijk is van de dikte van het werkstuk, de materiaalhardheid, de draaddiameter, de spoelomstandigheden en de specifieke pulsparameters die door de operator zijn geselecteerd. Wat de grafiek wel illustreert is de algemene ontwerpnadruk achter elke machinecategorie: hogesnelheidsdraadvonkmachines worden doorgaans gespecificeerd door werkplaatsen waar de snijdoorvoer bij algemeen matrijswerk de prioriteit heeft. Machines met middelhoge snelheid zijn op pure snelheidsbasis iets lager gepositioneerd, omdat een deel van hun ontwerpdoel is gewijd aan multi-cut-strategieën die de oppervlakteafwerking en maatnauwkeurigheid verbeteren in plaats van het maximaliseren van de ruwe snijsnelheid.

Machines met een grote conus staan ​​op deze relatieve index niet het laagst omdat ze inferieure machines zijn, maar omdat hun mechanische ontwerp – met name de verlengde beweging van de bovenste geleiding die nodig is om steile taps toelopende hoeken te bereiken – is geoptimaliseerd voor het vermogen om onder een hoek te snijden in plaats van voor maximale snijsnelheid bij rechte wanden. Een winkel die voornamelijk platte ponsen en eenvoudige matrijsinzetstukken nodig heeft, zal over het algemeen prioriteit geven aan een configuratie met hoge of gemiddelde snelheid, terwijl een winkel die regelmatig stempelmatrijzen met diepgangshoeken produceert, de tapsheid zal waarderen boven marginale snelheidswinsten. Het lezen van dit diagram naast de daadwerkelijke onderdeeltekeningen die een werkplaats produceert, geeft een veel zinvollere basis voor machineselectie dan alleen snelheid.

Belangrijkste conclusie: De snijsnelheid moet worden afgewogen tegen de vereisten voor oppervlakteafwerking en tapsheid, aangezien de snelste machine op papier niet altijd het beste geschikt is voor onderdelen met een schuine geometrie.

Industrietrend: toenemende acceptatie van geautomatiseerde draadinvoer en onbeheerde bediening

Een van de duidelijkere trends die de afgelopen jaren in de draadvonkenindustrie zijn besproken, is de verschuiving naar geautomatiseerde draadinvoersystemen die de draad na een breuk automatisch opnieuw kunnen inrijgen, zonder dat een operator de snede handmatig opnieuw hoeft te starten. Deze functie is van belang omdat ongeplande draadbreuken ertoe leidden dat machines stil bleven staan ​​totdat iemand tussenbeide kwam, waardoor de hoeveelheid onbeheerde nacht- of weekendproductie die een winkel realistisch gezien kon draaien, werd beperkt. Omdat geautomatiseerd draadsnijden betrouwbaarder is geworden, hebben meer gereedschapskamers de onbeheerde doorlooptijden kunnen verlengen, vooral bij matrijswerk met meerdere holtes en lange productieprogramma's. Het onderstaande lijndiagram illustreert dit algemene traject als een kwalitatieve trend en niet als een precieze marktstatistiek.

De opwaartse lijn in deze grafiek weerspiegelt een algemeen patroon dat breed wordt gerapporteerd in vakpublicaties en literatuur van fabrikanten: geautomatiseerd draadinvoer is verschoven van een premiumfunctie die vooral op machines uit het hogere segment wordt aangetroffen, naar iets dat steeds vaker wordt verwacht, zelfs op draadvonkapparatuur uit het middensegment. Deze vooruitgang loopt parallel met bredere verbeteringen op het gebied van draadbreukdetectiesensoren, het reactievermogen van de servobesturing en de consistentie van de diëlektrische vloeistoffiltratie, die allemaal in de eerste plaats de frequentie van draadbreuken verminderen. Omdat er minder pauzes optreden en de pauzes die zich toch voordoen automatisch worden opgelost, kunnen machines onbeheerd blijven draaien met veel minder risico op vastgelopen snede die urenlang stilstaat.

Voor gereedschapskamers en werkplaatsen heeft deze trend praktische implicaties die verder gaan dan gemak. Een langere onbeheerde looptijd verandert de manier waarop productieschema's worden gepland, waardoor complexe, tijdrovende bezuinigingen aan het einde van een dienst kunnen worden gestart en 's nachts kunnen worden voltooid. Het verschuift ook de verantwoordelijkheden van de operator naar het instellen, programmeren en kwaliteitsverificatie van de machine, in plaats van naar continue monitoring tijdens het snijden zelf. Winkels evalueren een nieuw draadvonkmachine beschouwen geautomatiseerde draadsnijbetrouwbaarheid steeds meer als een praktisch, alledaags kenmerk in plaats van als een optionele toevoeging, vooral voor faciliteiten met meerdere machines met een beperkte personeelsbezetting per ploegendienst.

Belangrijkste conclusie: Betrouwbaar geautomatiseerd draadinvoeren is een praktische basisverwachting geworden voor werkplaatsen die de onbeheerde machinelooptijd willen verlengen en de algehele flexibiliteit van de productieplanning willen verbeteren.

Machinekenmerken vergelijken met een radarweergave

Omdat de selectie van draadvonkmachines meestal het balanceren van meerdere attributen tegelijk inhoudt in plaats van het optimaliseren voor een enkele metriek, kan een vergelijking in radarstijl helpen om afwegingen duidelijker te visualiseren dan een enkele gerangschikte lijst. In het onderstaande diagram worden draadvonkmachines met hoge snelheid, middelhoge snelheid en grote tapsheid vergeleken op basis van vijf vaak gewogen kenmerken: maatnauwkeurigheid, kwaliteit van de oppervlakteafwerking, snijsnelheid, taps snijvermogen en typisch automatiseringsniveau. Elk attribuut wordt gescoord op een eenvoudige relatieve schaal van 1 tot 5, die de algemene ontwerpkenmerken weerspiegelt in plaats van specifieke geteste waarden van een enkel machinemodel. Deze visie is bedoeld ter ondersteuning van richtinggevende besluitvorming, en niet ter vervanging van een gedetailleerde beoordeling van technische specificaties.

De overlappende vormen in deze radarvergelijking laten zien waarom geen enkele draadvonkcategorie universeel beter kan worden geëtiketteerd dan de andere; elke vorm strekt zich verder uit langs de assen die het kernontwerpdoel weerspiegelen. Het medium-speed profiel strekt zich het verst uit in de richting van nauwkeurigheid en oppervlakteafwerking, consistent met zijn rol als de categorie die het meest wordt gekozen voor afwerkingsgangen op precisiematrijzen en -mallen. Het profiel met grote tapsheid trekt het verst naar de as voor taps toelopend vermogen, wat het gespecialiseerde mechanische bewegingsbereik weerspiegelt dat in deze machines is ingebouwd voor hoeksnijden. Het hogesnelheidsprofiel is centraler geplaatst, wat zijn rol als werkpaard voor algemene doeleinden weerspiegelt in plaats van als een gespecialiseerde machine voor een bepaald kenmerk.

Het lezen van een dergelijk radardiagram is vooral handig wanneer een winkel zijn eigen prioriteitsvolgorde voor deze vijf kenmerken opsomt voordat hij machines gaat vergelijken. Een gereedschapskamer die eenvoudige wisselplaten met een vlakke wand in grote volumes produceert, kan de snijsnelheid en het automatiseringsniveau het zwaarst wegen, waardoor een configuratie met hoge snelheid een redelijk uitgangspunt is. Een precisiegieterij die holtes produceert met nauwe toleranties voor de oppervlakteafwerking, zal waarschijnlijk de nauwkeurigheid en de oppervlakteafwerking zwaarder wegen, wat wijst op een configuratie met gemiddelde snelheid. Een fabrikant van stempelmatrijzen die met steile diepgangshoeken werkt, zal uiteraard de voorkeur geven aan tapsheid boven de andere kenmerken. Geen van deze zijn absolute regels, maar de radarweergave helpt het afwegingsgesprek op een gestructureerde manier in kaart te brengen.

Belangrijkste conclusie: Geen enkele draadvonkmachinecategorie domineert op elk kenmerk, dus kopers krijgen de meeste waarde uit een radarvergelijking wanneer ze voor het eerst rangschikken welke kenmerken het belangrijkst zijn voor hun eigen onderdelen.

Typische toepassingsdistributie over sectoren

Draadvonkmachines bedienen een vrij brede dwarsdoorsnede van de productie-industrieën, hoewel gereedschap- en matrijzenwerk met ruime marge het meest gevestigde gebruiksscenario blijft. Het onderstaande ringdiagram geeft een illustratieve verdeling weer van veel voorkomende toepassingen voor draadvonken, gebaseerd op algemene gebruikspatronen in de industrie in plaats van op een specifiek gemeten onderzoek. Het is bedoeld om lezers richtinggevende context te geven over waar draadvonktechnologie het meest wordt gebruikt, zodat inkoopteams en toolroommanagers hun eigen gebruikspatroon kunnen vergelijken met een algemeen sectorbeeld.

Gereedschaps- en matrijzenwerk, inclusief stempelmatrijzen, extrusiematrijzen en spuitgietholtes, neemt het grootste aandeel in deze illustratieve analyse, die aansluit bij de oorsprong van draadvonken als een bewerkingsproces dat speciaal is ontwikkeld om gehard gereedschapsstaal nauwkeurig en herhaalbaar te snijden. Lucht- en ruimtevaarttoepassingen vertegenwoordigen een betekenisvol secundair segment, grotendeels omdat het vermogen van draadvonken om complexe profielen in zeer sterke legeringen te snijden zonder thermische vervorming te veroorzaken, voldoet aan de nauwe tolerantievereisten die gebruikelijk zijn bij turbine- en structurele componenten. De productie van medische apparatuur is ook uitgegroeid tot een opmerkelijke nichetoepassing, vooral voor kleine, ingewikkelde onderdelen zoals componenten van chirurgische instrumenten, waarbij braamvrije randen en maatnauwkeurigheid belangrijk zijn.

Het resterende deel, gegroepeerd onder automobiel- en andere toepassingen, omvat de productie van stempelmatrijzen voor carrosseriepanelen en beugels, evenals algemeen prototypewerk in verschillende industrieën. Deze bredere categorie heeft de neiging sterker te fluctueren afhankelijk van het algemene productieniveau dan de meer gespecialiseerde gereedschaps- en matrijzen- en lucht- en ruimtevaartsegmenten, omdat de vraag naar prototypes vaak de ontwikkelingscycli van nieuwe producten volgt. Winkels die voornamelijk klanten uit de automobielsector of algemene prototyping-klanten bedienen, kunnen merken dat hun eigen applicatiemix sterker naar dit segment neigt dan de illustratieve verdeling die hier wordt weergegeven, wat normaal is gezien de gevarieerde klantenbasis in verschillende regio's en industriële clusters.

Belangrijkste conclusie: De productie van gereedschappen en matrijzen blijft het belangrijkste toepassingsgebied voor draadvonkentechnologie, waarbij werkzaamheden in de lucht- en ruimtevaart en medische apparatuur betekenisvolle gespecialiseerde segmenten vormen.

Onderhoudsrichtlijnen voor betrouwbare prestaties op lange termijn

Consistent onderhoud zorgt ervoor dat een draadvonkmachine jarenlang nauwkeurig blijft snijden, en de meeste van de onderstaande praktijken zijn standaardaanbevelingen die te vinden zijn in de servicedocumentatie van de fabrikant en de best practices in de gereedschapskamer, in plaats van gespecialiseerde technieken die uniek zijn voor een enkel merk.

1. Inspecteer en vervang draadgeleiders regelmatig, aangezien versleten geleiders rechtstreeks van invloed zijn op de snijnauwkeurigheid en na verloop van tijd een inconsistente zaagbreedte kunnen veroorzaken.
2. Bewaak de weerstand van de diëlektrische vloeistof en de filtratieprestaties, aangezien verontreinigde of onjuist geconditioneerde vloeistof de snijstabiliteit vermindert en de slijtage van componenten kan versnellen.
3. Controleer regelmatig de kalibratie van de draadspanning, aangezien inconsistente spanning vaak bijdraagt ​​aan ongeplande draadbreuken tijdens lange, onbeheerde runs.
4. Reinig en inspecteer de voedingscontacten. Deze slijten door voortdurende elektrische ontlading en kunnen de vonkconsistentie beïnvloeden als ze niet worden onderhouden.
5. Controleer de nauwkeurigheid van de aspositionering op een geplande basis met behulp van de juiste meetapparatuur, vooral na aanzienlijke onderhoudswerkzaamheden of vervanging van componenten.
6. Houd de machineomgeving redelijk stabiel qua temperatuur, aangezien thermische schommelingen de dimensionale herhaalbaarheid bij precisiesnijwerk kunnen beïnvloeden.

Door deze controles op te nemen in een routineonderhoudsschema, in plaats van problemen alleen maar reactief aan te pakken, wordt ongeplande stilstand verminderd en wordt een consistente kwaliteit van de onderdelen tijdens productieruns ondersteund. Toolrooms die onderhoudsintervallen documenteren en de geschiedenis van draadgeleiding of contactvervanging bijhouden, hebben de neiging om ontwikkelingsproblemen eerder op te sporen, voordat ze de toleranties van voltooide onderdelen beïnvloeden.

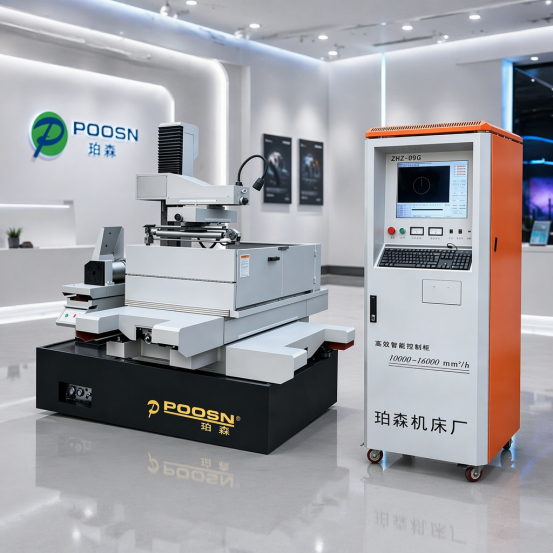

Apparatuur selecteren uit a fabrikant van draadvonken met een rationeel productontwerp en consistente kwaliteitstestpraktijken speelt ook een betekenisvolle rol bij de betrouwbaarheid op de lange termijn. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd, een gespecialiseerde fabrikant met jarenlange ervaring in onderzoek, ontwikkeling en productie van elektrische ontladingsbewerkingen en speciale verwerkingsapparatuur, past positioneringsnauwkeurigheidstests toe op elke werktuigmachine voordat deze de fabriek verlaat, wat een praktische manier is waarop fabrikanten werken aan het ondersteunen van een consistente uitvoerkwaliteit voor klanten gedurende de levensduur van de apparatuur. Het productassortiment van het bedrijf omvat de PS-C- en DK77-BC-serie draadsnij-EDM-machines met gemiddelde snelheid, de DK77-A- en DK77-B-serie hoge-snelheid draadsnij-EDM-machines en de DK77-D-serie draadsnij-EDM-machines met grote tapsheid, waarvan de producten op de binnenlandse markt worden verkocht en geselecteerde modellen naar Zuidoost-Azië, West-Azië, Europa en Amerika worden geëxporteerd.

Belangrijkste conclusie: Gepland onderhoud van draadgeleiders, diëlektrische filtratie en kalibratie van de draadspanning zijn van cruciaal belang voor het behoud van nauwkeurige, herhaalbare draadvonkprestaties op de lange termijn.
