EDM-draaderodergids: typen, werkingsprincipe en selectietips

Inzicht in EDM-draaderosie: kerntypen en belangrijkste kenmerken

Een draaderoder behoort tot de bredere familie van bewerkingsapparatuur met elektrische ontlading, en het bepalende kenmerk ervan is de bewegende draadelektrode die nooit rechtstreeks in contact komt met het werkstuk. Omdat materiaal wordt verwijderd door middel van gecontroleerde vonken in plaats van mechanische snijkracht, kan een draadvonk-eroder gehard gereedschapsstaal, carbide en andere geleidende materialen bewerken die anders conventionele snijgereedschappen bot zouden maken of breken. Dit contactloze proces maakt draaderosiebewerking ook een voorkeurskeuze voor dunwandige onderdelen en delicate profielen waarbij klemspanning of snijdruk vervorming zou veroorzaken.

In praktische termen worden draadvonken eroders over het algemeen gegroepeerd in drie families op basis van draadvoortgangsnelheid en snijgeometriemogelijkheden.

• Draadvonkmachines met gemiddelde snelheid hergebruik de molybdeendraad door herhaalde passages, waarbij de kwaliteit van de oppervlakteafwerking in evenwicht wordt gebracht met een redelijke snijsnelheid voor algemeen gereedschaps- en matrijswerk.
• Draadvonkenmachines met hoge snelheid zijn geoptimaliseerd voor snellere materiaalverwijdering op eenvoudige tweedimensionale profielen, waardoor ze gebruikelijk zijn op productievloeren die kortere cyclustijden nodig hebben.
• Groot-conische draadvonkmachines voeg een langere asbeweging en een bredere koparticulatie toe, zodat de draad steile, schuine wanden kan doorsnijden, waar standaardconfiguraties niet bij kunnen.

Het selecteren uit deze categorieën begint met het begrijpen van de onderdeelgeometrie, de vereiste maattolerantie en of het werk rechte wanden of schuine diepgangsoppervlakken betreft. Een gereedschapskamer waar stempelmatrijzen met verticale wanden worden geproduceerd, heeft andere behoeften dan een winkel waar extrusiematrijzen met taps toelopende stromingskanalen worden gesneden. Door het erodertype al vroeg in de procesplanning op de onderdeelfamilie af te stemmen, wordt onnodig heropspannen voorkomen en wordt uitval bij complexe klussen verminderd.

Belangrijkste afhaalmaaltijden: Het kiezen van de juiste draadvonk-erodercategorie vóór het programmeren van de taak is de grootste factor in de snijefficiëntie en nauwkeurigheid van de onderdelen.

Hoe een EDM-draaderoder werkt: principe en structurele lay-out

Het werkingsprincipe van een draadvonk-eroder concentreert zich op gecontroleerde vonkerosie tussen de draadelektrode en het geleidende werkstuk, beide ondergedompeld in of gespoeld met een diëlektrische vloeistof zoals gedeïoniseerd water. Een CNC-controller stuurt de X-Y-werktafel aan, en op machines met tapsheid ook de UV-kop, zodat de draad de geprogrammeerde contour volgt, terwijl duizenden ontladingen per seconde geleidelijk een kerf eroderen die iets breder is dan de draaddiameter. De diëlektrische vloeistof dient drie doelen tegelijk: het koelt de snijzone af, spoelt geërodeerde deeltjes weg en helpt elke ontlading te stabiliseren, zodat het proces consistent blijft over het gehele snijpad.

De onderstaande afbeelding toont de belangrijkste structurele groepen die voorkomen op een typische draadvonk-EDM-eroder, weergegeven in een vereenvoudigde driedimensionale lay-out voor de duidelijkheid.

In deze lay-out wordt de draad afgewikkeld van de spoel, door de bovenste geleider geregen, over het werkstuk getrokken dat op de X-Y-werktafel wordt vastgehouden en verzameld nadat het door de onderste geleider is gegaan, terwijl het CNC-bedieningspaneel de asbeweging, de afvoerparameters en de spoeldruk in realtime coördineert. Bij EDM-eroders met grote conische draad kunnen de bovenste en onderste geleidekoppen elk onafhankelijk zwaaien, waardoor de draad onder een hoek kan leunen in plaats van perfect verticaal te blijven, en dit is wat schuine of taps toelopende snijwanden oplevert in plaats van rechte. Servofeedback past de tafelaanvoersnelheid continu aan, zodat de opening tussen draad en werkstuk binnen het smalle bereik blijft dat nodig is voor stabiele ontladingen, waardoor draadbreuk bij diepe of ingewikkelde sneden wordt voorkomen.

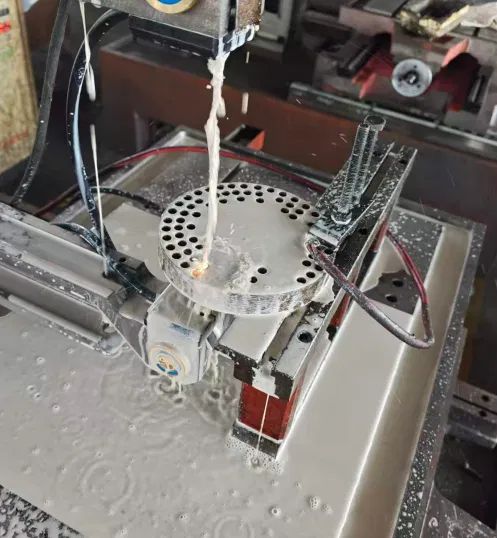

Diëlektrische vloeistof die de snijzone overspoelt tijdens een actieve draaderosiepassage, waardoor de afvoerspleet gespoeld en gekoeld blijft.

Belangrijkste afhaalmaaltijden: onafhankelijke geleding van de geleidekop is het structurele kenmerk dat draadvonken met grote tapsheid onderscheidt van standaard verticaal gesneden machines.

Toepassingsscenario's en selectiecriteria

Draadvonken zijn bestemd voor gereedschaps- en matrijzenwinkels, matrijzenbouwers, leveranciers van lucht- en ruimtevaartcomponenten, machinisten van medische apparatuur en fabrikanten van stempelmatrijzen, grotendeels omdat deze industrieën routinematig werken met geharde legeringen en nauwe maattoleranties vereisen die conventioneel frezen niet altijd kan garanderen. Een stempelmatrijzenwinkel vertrouwt bijvoorbeeld op een draadvonkmachine om pons- en matrijsspelingen te produceren met consistente, herhaalbare nauwkeurigheid gedurende lange productieruns. Leveranciers in de lucht- en ruimtevaartsector en de medische sector geven vaak de voorkeur aan draaderosiebewerking voor kleine, geometrisch complexe onderdelen waarbij de contactloze snijactie spanning in dunne delen vermijdt.

Typische gebruiksscenario's naast elkaar vergelijken

Bij het beoordelen welke categorie draaderoder geschikt is voor een bepaalde productielijn, wegen kopers doorgaans vier factoren af: de maximale tapsheidshoek die de onderdeeltekeningen vereisen, de gewenste oppervlakteafwerking, de acceptabele cyclustijd per onderdeel en de dikte van het werkstuk die de werkplaats regelmatig verwerkt. Een werkplaats die zowel rechtwandig als taps toelopend werk combineert, standaardiseert soms op een EDM-eroder met grote conische draad, zodat één enkel machineplatform beide soorten taken kan afdekken, waardoor de behoefte aan meerdere speciale machines wordt verminderd.

Belangrijkste afhaalmaaltijden: Door de tapsheid, eisen aan de oppervlakteafwerking en de dikte van de onderdelen aan te passen aan de machineklasse, worden kostbare herbevestigings- of secundaire bewerkingen voorkomen.

Gedetailleerde vergelijking van draadvonkmachineseries

Voordat we de prestaties visueel vergelijken, helpt het om te begrijpen wat deze drie machinefamilies op praktisch niveau scheidt. Draadvonken-EDM-machines met gemiddelde snelheid hergebruiken de draad in meerdere passages, wat fijnere nabewerkingen mogelijk maakt na de eerste ruwe passage. Hogesnelheidsdraadvonkmachines voeren molybdeendraad in één enkele doorlopende richting aan met hogere verplaatsingssnelheden, waardoor de doorvoer van eenvoudigere tweedimensionale vormen wordt bevorderd. Draadvonkmachines met grote tapsheid voegen gelede geleidingskoppen en verlengde asverplaatsing toe, zodat schuine wanden kunnen worden geproduceerd zonder secundaire bewerking. In het onderstaande radardiagram worden deze drie families naast elkaar geplaatst op basis van vier criteria die kopers het vaakst beoordelen.

Illustratieve relatieve positionering van machinefamilies op basis van vier kopersprioriteitcriteria (niet gemeten laboratoriumgegevens).

Als je de kaart van buiten naar binnen bekijkt, strekt de familie met grote tapsheid zich het verst uit langs de as van de tapercapaciteit, wat de speciaal gebouwde geleding van de geleidekop weerspiegelt, terwijl de oppervlakteafwerking en precisiescores vergelijkbaar blijven met die van de familie met gemiddelde snelheid, omdat beide een vergelijkbare meergangen-afwerkingslogica gebruiken. De hogesnelheidsfamilie strekt zich het verst uit langs de as van de snijsnelheid, maar zit dichter bij het midden wat betreft tapsheid, in overeenstemming met de ontwerpfocus op eenvoudige, snelle tweedimensionale profielen in plaats van op een hoekige geometrie. Geen van de drie families domineert elke as tegelijk, en dat is precies de reden waarom winkels tussen hen selecteren op basis van de onderdelenmix die ze daadwerkelijk gebruiken, in plaats van aan te nemen dat één machineklasse universeel superieur is. Een winkel die voornamelijk stempelinzetstukken met verticale wanden snijdt, haalt over het algemeen meer praktische waarde uit de snelheid en afwerkingsbalans van een configuratie met gemiddelde of hoge snelheid. Een werkplaats die regelmatig extrusiematrijzen of schuine lucht- en ruimtevaartkanalen produceert, profiteert meer van de sterkte van de tapse as van een configuratie met grote tapsheid, zelfs als dat gepaard gaat met een ander werkritme bij banen met rechte wanden. De kwaliteit van de oppervlakteafwerking bij alle drie de families wordt ook sterk beïnvloed door de draaddiameter, het aantal afwerkingsgangen en de toestand van de diëlektrische vloeistof, en niet alleen door de machinefamilie. Precisie hangt eveneens af van de kwaliteit van de servobesturing, de thermische stabiliteit van het machinebed en hoe goed de werktafel in de loop van de tijd wordt onderhouden. Vanwege deze op elkaar inwerkende variabelen moet de radarvergelijking worden gelezen als een startpunt voor het verkleinen van de machinecategorie, en niet als vervanging voor het beoordelen van de specifieke onderdeeltekeningen en tolerantieaanduidingen van de beoogde taakmix. Winkels die een echt gemengde werklast verwerken, merken soms dat het standaardiseren op een platform met grote tapsheid, en het eenvoudigweg in rechte wandmodus draaien voor niet-taps toelopende banen, het totale aantal machinetypes vermindert dat ze moeten onderhouden en programmeren.

Functievergelijking op serieniveau

Naast de tapsheidshoek kijken winkels die draaderoders met grote tapsheid vergelijken met standaardconfiguraties vaak naar hoe breed het tapsheidsbereik is bij een gegeven werkstukdikte, aangezien de mogelijkheden doorgaans kleiner worden naarmate het materiaal dikker wordt. Het onderstaande horizontale staafdiagram illustreert deze relatieve positionering op conceptueel niveau en laat zien hoe de capaciteit van het taperbereik doorgaans groter wordt bij de overgang van configuraties met gemiddelde snelheid naar speciale platforms met grote tapsheid. Dit wordt gepresenteerd als een algemeen referentiepatroon voor de sector en niet als een specificatie voor een enkel machinemodel. Kopers moeten altijd het exacte conusbereik en de diktelimieten bevestigen aan de hand van het gepubliceerde specificatieblad van een specifieke machine voordat ze een aankoopbeslissing nemen. Toch weerspiegelt de hier getoonde relatieve ordening een consistent patroon in de draadvonkenmarkt.

Conceptuele vergelijking van de relatieve capaciteit van het taperbereik in alle draadvonkcategorieën (illustratief, geen productspecificatie).

Belangrijkste afhaalmaaltijden: EDM-eroders met grote tapsheid breiden het bruikbare tapsheidsbereik het verst uit, maar de juiste keuze hangt nog steeds af van de feitelijke onderdelenmix die een werkplaats hanteert.

Industrierichting: adoptie van automatisering bij draadvonken

Naast de selectie van machinecategorieën wegen winkels steeds vaker af hoeveel automatisering een draadvonkplatform ondersteunt, omdat onbeheerde looptijden rechtstreeks van invloed zijn op de algehele doorvoer in de winkel. Automatisering op moderne draadvonkmachines kan het automatisch inrijgen van draad na een pauze, programmeerbare multi-pass afwerkingsroutines en taakmonitoring op afstand omvatten. Deze functies verminderen de hoeveelheid tussenkomst van de operator tijdens een dienst en stellen één enkele technicus in staat toezicht te houden op meerdere machines die tegelijkertijd draaien. Het onderstaande lijndiagram schetst een algemeen, illustratief patroon van de trend die de adoptie van automatiseringsgerelateerde functies in de draadvonkapparatuursector de afgelopen tien jaar heeft doorgemaakt. Het wordt gepresenteerd als een conceptuele trend in plaats van als een specifiek gemeten statistiek uit een enkele bron.

Conceptuele, illustratieve trend van de acceptatie van automatiseringsgerelateerde functies op draad-EDM-eroderplatforms in de loop van de tijd.

De hier getoonde opwaartse helling weerspiegelt eerder een algemene richting dan een precies sectorcijfer, maar sluit aan bij een patroon dat veel managers van gereedschapskamers anekdotisch beschrijven: automatiseringsfuncties die ooit optionele upgrades waren, worden nu algemeen opgenomen in eroderconfiguraties met middellange en hogere draad EDM. Met name het automatisch inrijgen van draad is van een premiumfunctie naar een bijna standaard verwachting geëvolueerd, omdat het de uitvaltijd na draadbreuk bij lange, onbeheerde snijcycli direct vermindert. Programmeerbare afwerkingsroutines met meerdere doorgangen zijn ook toegankelijker geworden, waardoor operators de ruwe en afwerkingsgangen één keer kunnen definiëren en die logica kunnen hergebruiken voor vergelijkbare onderdeelfamilies zonder elke keer opnieuw te hoeven programmeren. De mogelijkheden voor bewaking op afstand zijn meegegroeid met bredere trends op het gebied van fabrieksconnectiviteit, waardoor supervisors de snijstatus kunnen controleren zonder over de werkvloer te lopen. Niets van dit alles neemt de behoefte aan bekwame operators weg, aangezien het programmeren van complexe taps toelopende geometrie en het diagnosticeren van ontladingsinstabiliteit nog steeds praktische expertise vereist. Wat de automatisering wel verandert, is hoeveel routinematige, repetitieve aandacht een machine nodig heeft tijdens een normale productierun, waardoor operators de vrijheid krijgen om meerdere machines te beheren of in plaats daarvan waardevollere programmeertaken uit te voeren. Winkels die de aanschaf van een nieuwe draadvonkmachine beoordelen, vragen steeds vaker specifiek naar deze automatiseringsfuncties, naast de meer traditionele vragen over het taperbereik en de kwaliteit van de oppervlakteafwerking. Voor een winkelplanningscapaciteit voor de komende jaren, in plaats van alleen maar voor de volgende klus, is de automatiseringscapaciteit de moeite waard om net zo serieus te wegen als de ruwe snijsnelheid. Dit geldt vooral voor winkels waar het licht uit is of langere onbeheerde diensten draaien, waarbij een draadbreuk die urenlang onopgemerkt blijft veel hogere kosten met zich meebrengt dan dezelfde gebeurtenis tijdens een bemande dienst. Uiteindelijk versterken de trends in de adoptie van automatisering een breder punt dat al in de vergelijkingssecties hierboven is gemaakt: de machineselectie moet een weerspiegeling zijn van hoe de apparatuur daadwerkelijk van dag tot dag zal worden gebruikt, en niet alleen van de belangrijkste specificaties.

Belangrijkste afhaalmaaltijden: automatiseringsfuncties zoals automatische draadinvoer zijn verschoven van optionele extra's naar een praktische verwachting op moderne draadvonkplatforms.

Passende draadvonkmachineselectie voor uw toepassing

Het kiezen van de juiste draadvonkmachine hangt van meer af dan alleen de snijsnelheid of de aanschafprijs. De best passende configuratie moet passen bij het werkstukmateriaal, de vereiste maatnauwkeurigheid, de geometrie van het onderdeel, het verwachte productievolume en de productiedoelstellingen van de werkplaats op langere termijn. Verschillende industrieën, en vaak verschillende banen binnen dezelfde werkplaats, vragen om verschillende draadvonkconfiguraties. Daarom is het de moeite waard om opnieuw te bekijken hoe een specifieke toepassing terugkomt op de machinefamilies die hierboven al zijn vergeleken voordat u een aankoopbeslissing afrondt.

Voor precisiematrijzenproductie: Kies draadvonken met gemiddelde snelheid

Voor matrijzenfabrikanten die precisie-inzetstukken, ponsen, matrijzen en andere complexe gereedschapscomponenten produceren, is een draadvonkmachine met gemiddelde snelheid meestal het geprefereerde startpunt. Draadvonkenmachines met middelhoge snelheid maken gebruik van meerdere snijgangen om de bewerkingsefficiëntie in evenwicht te brengen met een sterke oppervlakteafwerking en maatnauwkeurigheid, wat precies is wat de balans vereist van precisiegietwerk. Deze aanpak is geschikt voor werkplaatsen waar klanten stabiele precisie, minder polijstwerk achteraf en een consistente bewerkingskwaliteit verwachten, van de ene productierun tot de volgende.

Typische toepassingen zijn onder meer:

• Precisie molds
• Stempelmatrijzen
• Kunststof spuitgietonderdelen
• Mechanische onderdelen met hoge tolerantie
• Bewerking van hardmetaal en gehard staal

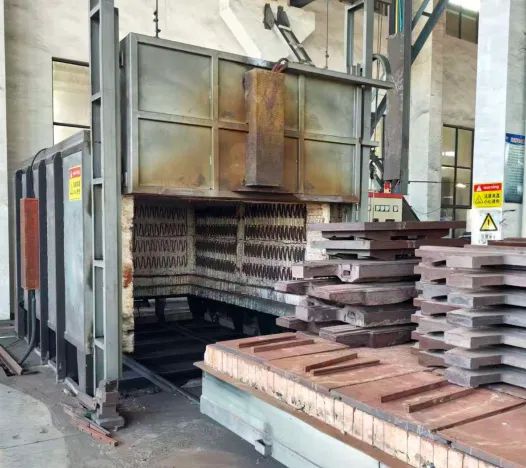

Geharde gereedschapsstalen platen, geënsceneerd na warmtebehandeling, het soort materiaal met middelmatige snelheid draadvonken wordt regelmatig gebruikt om tot nauwe toleranties te eindigen.

POOSN PSC-serie draadvonkmachines met middelhoge snelheid zijn ontworpen voor werkplaatsen die een hogere bewerkingskwaliteit en stabiele, herhaalbare prestaties nodig hebben in precisieproductieomgevingen, waarmee de lijn met middelhoge snelheden wordt uitgebreid die al werd beschreven in de serievergelijking eerder in dit artikel.

De oppervlakteafwerking van een draadvonkmachine met gemiddelde snelheid wordt niet alleen door de machine bepaald; het wordt grotendeels bepaald door het aantal afwerkingsgangen dat wordt geprogrammeerd na de eerste ruwe snede. Elke extra passage verwijdert een dunnere laag materiaal bij een lagere ontladingsenergie, waardoor de kerfwand geleidelijk gladder wordt en de haalbare tolerantie kleiner wordt. Deze logica met meerdere doorgangen is van cruciaal belang waarom platforms met middelhoge snelheid de voorkeur genieten voor nauwkeurig matrijs- en matrijswerk boven snijden met hoge snelheid in één doorgang. Het onderstaande kolomdiagram illustreert, op conceptueel niveau, hoe de oppervlakteruwheid doorgaans naar beneden neigt naarmate er extra afwerkingsgangen worden toegevoegd aan een draadvonkopstelling met meerdere doorgangen. Het wordt gepresenteerd als een illustratief patroon dat het algemene multi-pass EDM-gedrag weerspiegelt, in plaats van een gegarandeerd resultaat voor een specifieke machine, materiaal of draaddiameter.

Conceptuele trend van de oppervlakteruwheid over opeenvolgende doorgangen op een draadvonkopstelling met meerdere doorgangen (algemeen referentiebereik, geen vaste specificatie).

Als u de grafiek van links naar rechts leest, vertegenwoordigt de eerste balk de ruwe zaaggang, waarbij de materiaalverwijderingssnelheid prioriteit krijgt boven de oppervlaktekwaliteit en er doorgaans een relatief ruwe kerfwand achterblijft. De tweede staaf weerspiegelt een eerste afwerkingsgang, waarbij de ontladingsenergie wordt verminderd en de draad een dunne huidlaag afsnijdt om de maatfout te corrigeren die is ontstaan ​​door de ruwe snede. De derde en vierde balk vertegenwoordigen extra afwerkings- of skimpassages, waarbij elk steeds minder materiaal wordt verwijderd bij steeds zachtere afvoerinstellingen. Daarom blijft de oppervlakteruwheid naar beneden dalen, maar met kleinere verbeteringen bij elke stap. Dit patroon is precies de reden waarom precisiegiet- en matrijzenfabrieken neigen naar draadvonkconfiguraties met gemiddelde snelheid die draadhergebruik over meerdere doorgangen ondersteunen, in plaats van een hogesnelheidsopstelling met één doorgang die beter geschikt is voor ruwere tweedimensionale profielen. De wisselwerking is de cyclustijd: elke extra afwerkingsgang voegt bewerkingsminuten toe, dus werkplaatsen stoppen doorgaans met het toevoegen van passages zodra een onderdeel de tolerantie en afwerkingsgraad bereikt waar de tekening om vraagt, in plaats van altijd het maximale aantal beschikbare passages uit te voeren. De draaddiameter, de toestand van de diëlektrische vloeistof en het materiaal van het werkstuk hebben allemaal invloed op waar elke staaf precies terechtkomt. De hier getoonde waarden moeten dus worden gelezen als een algemeen referentiebereik en niet als een vaste specificatie voor een bepaalde machine. Dikker of harder werkstukmateriaal heeft doorgaans meer gangen nodig om dezelfde afwerkingsgraad te bereiken, vergeleken met een dunner of zachter gedeelte. Winkels die kunststof spuitgietcomponenten produceren met nauwe scheidingslijntoleranties programmeren bijvoorbeeld vaak drie of meer afwerkingsgangen, specifiek omdat de daaropvolgende polijsttijd duur is en een betere afwerking als snijvlak de handmatige arbeid vermindert. De bewerking van hardmetalen en gehard gereedschapsstaal volgt een vergelijkbare logica, omdat deze hardere materialen gevoeliger kunnen zijn voor het afvoeren van energie en kunnen profiteren van een zachtere, geleidelijkere afwerkingsvolgorde. Mechanische onderdelen met hoge tolerantie die bestemd zijn voor assemblages met nauwe passingen hebben ook de neiging om het extra aantal doorgangen te rechtvaardigen, omdat de consistentie van de afmetingen daar direct van invloed is op de opbrengst van de assemblage stroomafwaarts. Uiteindelijk is het aantal doorgangen dat op een draadvonkmachine met gemiddelde snelheid is geprogrammeerd een praktische hefboom die operators taak voor taak kunnen aanpassen, waarbij de afwerkingsgraad die een onderdeel nodig heeft in evenwicht wordt gebracht met de cyclustijd die een productieschema toelaat.

Belangrijkste afhaalmaaltijden: Precisiegietwerk wijst over het algemeen in de richting van een draadvonkmachine met gemiddelde snelheid, en multi-pass-programmering, en niet de machine alleen, is wat uiteindelijk de nauwe tolerantie en afwerkingsgraad oplevert die dit werk vereist.

Onderhoudsrichtlijnen voor machinebetrouwbaarheid op lange termijn

Consistent onderhoud zorgt ervoor dat een draadvonk-eroder zijn positioneringsnauwkeurigheid gedurende jaren van productie behoudt, in plaats van alleen de eerste maanden in de werkplaats. De toestand van de diëlektrische vloeistof verdient bijzondere aandacht, omdat verontreinigde of uitgeputte vloeistof rechtstreeks van invloed is op de ontladingsstabiliteit, de kwaliteit van de oppervlakteafwerking en het draadverbruik. Draadgeleiders en contactpunten slijten geleidelijk door de constante draadbeweging, dus periodieke inspecties signaleren vervangingsbehoeften voordat deze zich manifesteren als inconsistente snijkwaliteit of onverwachte draadbreuken. Werktafelrails en kogelomloopspindels vereisen ook regelmatig reinigen en smeren, aangezien opgehoopt vuil in deze gebieden een veelvoorkomende, vermijdbare oorzaak is van geleidelijke nauwkeurigheidsafwijking.

In het onderstaande diagram wordt aangegeven waar de routinematige onderhoudstijd doorgaans wordt besteed aan een draadvonkmachine, gebaseerd op de algemene praktijk in de werkplaats in plaats van op een specifiek tijdsgebonden onderzoek, zodat werkplaatsen onderhoudsschema's kunnen plannen rond de gebieden die het vaakst aandacht nodig hebben.

Algemene toewijzing van routineonderhoudstijd over algemene taakcategorieën (illustratief winkelpraktijkpatroon).

Het onderhoud van diëlektrische vloeistoffen en filters eist consequent het grootste deel van de aandacht voor routineonderhoud op, wat weergeeft hoe rechtstreeks de vloeistofreinheid van invloed is op elke snede die de machine maakt. Wanneer filtratie wordt verwaarloosd, recirculeren geërodeerde deeltjes door de tank en kunnen inconsistent afvoergedrag veroorzaken, zichtbaar als een ongelijkmatige oppervlakteafwerking of onverklaarbare draadbreuken halverwege een klus. Draadgeleidings- en spanningsinspectie komt op de tweede plaats omdat deze componenten voortdurend mechanische slijtage ervaren door draadbewegingen en een directe invloed hebben op de positioneringsnauwkeurigheid langs het snijpad. Inspectie van elektrisch contact en draadaanvoer is van belang omdat slechte contacten weerstandsvariatie introduceren die de ontladingstijdstip kan destabiliseren, vooral bij langere onbeheerde runs. Het reinigen van bedden en rails is weliswaar kleiner bij normaal tijdgebruik, maar heeft op de lange termijn een buitensporig groot effect op de nauwkeurigheid van de machine, omdat opgehoopt vuil in deze gebieden de neiging heeft om een ​​langzame, moeilijk te diagnosticeren positioneringsafwijking te veroorzaken in plaats van een voor de hand liggende fout. Software- en kalibratiecontroles ronden de lijst af en zijn doorgaans de snelste van de vijf categorieën, maar als u deze gedurende langere perioden overslaat, kunnen kleine offsetfouten zich bij veel opdrachten verergeren. Winkels die een onderhoudskalender rond deze algemene toewijzing opstellen, hebben de neiging ontwikkelingsproblemen op te sporen voordat ze de productie onderbreken, in plaats van pas te reageren nadat een draadbreuk of een afgewezen onderdeel een probleem aan het licht brengt. Het is vermeldenswaard dat de daadwerkelijke tijd die aan elke categorie wordt besteed, zal variëren afhankelijk van de winkelomgeving, de waterkwaliteit, de intensiteit van de werklast en het aantal uren per week dat de machine draait. Een werkplaats die een vrijwel continue productie in meerdere ploegen draait, zal over het algemeen de diëlektrische vloeistof en filters vaker moeten onderhouden dan het hier getoonde algemene patroon doet vermoeden. Het koppelen van een gedocumenteerd onderhoudslogboek aan de door de fabrikant aanbevolen onderhoudsintervallen geeft de meest betrouwbare basis voor de planning, in plaats van te vertrouwen op alleen een vaste kalenderdatum. Het testen van de positioneringsnauwkeurigheid bij de inbedrijfstelling en periodiek daarna blijft een van de meest directe manieren om te bevestigen dat opgehoopte slijtage de kwaliteit van onderdelen niet begint te beïnvloeden.

Belangrijkste afhaalmaaltijden: Het diëlektrische vloeistofbeheer en de inspectie van de draadgeleiders zijn samen verantwoordelijk voor meer dan de helft van de routinematige aandacht voor het onderhoud van draadvonken, en het verwaarlozen van beide is een veelvoorkomende bron van vermijdbare stilstand.

Een betrouwbare fabrikant van draadvonken kiezen

Bij het beoordelen van een fabrikant of leverancier van draadvonken kijken winkels over het algemeen verder dan het specificatieblad en kijken naar hoe de machine na aankoop wordt ontworpen, getest en ondersteund. Consistentie in het productieproces is hier van belang, omdat twee machines die volgens dezelfde nominale specificaties zijn gebouwd zich in het veld anders kunnen gedragen als de positioneringsnauwkeurigheid niet op elke eenheid wordt geverifieerd voordat deze wordt verzonden. Een fabrikant met interne onderzoeks-, ontwikkelings- en productiecapaciteiten is vaak beter gepositioneerd om de draadaanvoercontrole, de articulatie van de geleidekop en de besturingssoftware over opeenvolgende productgeneraties te verfijnen, in plaats van volledig te vertrouwen op subsystemen van derden.

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd is een voorbeeld van een fabrikant die rond dit soort gerichte specialisatie is gebouwd, met jarenlange ervaring die zich specifiek concentreert op machinale bewerking van elektrische ontladingen en speciale verwerkingsapparatuur. Het productassortiment van het bedrijf omvat de categorieën die in dit artikel worden besproken: de PS-C- en DK77-BC-series dekken de behoeften op het gebied van draadsnijden op middelhoge snelheid, de DK77-A- en DK77-B-series richten zich op toepassingen voor draadsnijden op hoge snelheid, en de DK77-D-serie is gebouwd voor draadsnijwerk met grote tapsheid. Elke door het bedrijf geproduceerde werktuigmachine ondergaat positioneringsnauwkeurigheidstests voordat deze de fabriek verlaat, wat het bredere standpunt van de sector weerspiegelt dat eerder in dit artikel is gemaakt over waarom nauwkeurigheidsverificatie van belang is voor de betrouwbaarheid op de lange termijn. De producten van het bedrijf worden landelijk gedistribueerd, waarbij geselecteerde modellen klanten in Zuidoost-Azië, West-Azië, Europa en Noord- en Zuid-Amerika bereiken, waardoor het bedrijf ervaring heeft met het ondersteunen van draadvonken in een reeks bedrijfsomgevingen en onderdeeltoepassingen.

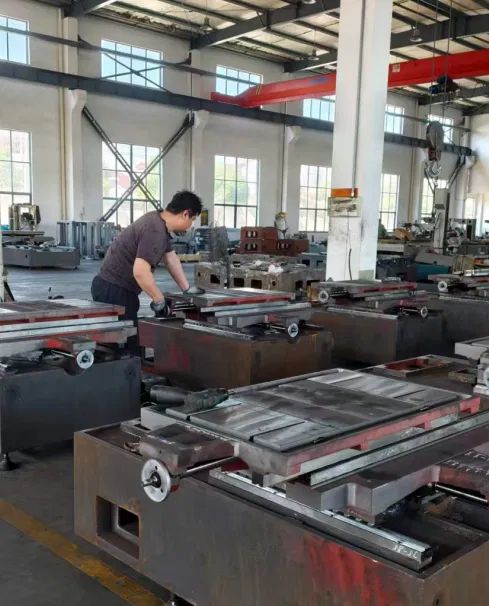

Machinebedden worden op de productievloer gemonteerd en gecontroleerd voorafgaand aan de eindmontage en nauwkeurigheidstests.

Voor winkels die leveranciers vergelijken, kan dit soort gericht productassortiment, dat categorieën met gemiddelde snelheid, hoge snelheid en grote tapsheid onder één fabrikant omvat, de inkoop vereenvoudigen voor winkels die verwachten dat hun onderdelenmix in de loop van de tijd zal evolueren. Een draadvonkfabrikant die ook als groothandelaar of leverancier aan distributeurs fungeert, profiteert van feedback over een bredere basis van geïnstalleerde machines, die op zijn beurt kan bijdragen aan voortdurende productverfijning. Winkels die leveranciers van draadvonkapparatuur beoordelen, moeten specifiek vragen naar de testprocedures voor de positioneringsnauwkeurigheid, omdat deze enkele kwaliteitscontrolestap een buitensporige invloed heeft op hoe consistent een machine zal presteren zodra deze de werkvloer bereikt.

Hoe u de juiste draadvonkmachine voor uw toepassing kiest Het kiezen van de juiste draadvonkmachine hangt van meer af dan alleen de snijsnelheid of de machineprijs. De ideale configuratie moet overeenkomen met het werkstukmateriaal, de vereiste nauwkeurigheid, de geometrie van het onderdeel, het productievolume en de productiedoelen op de lange termijn. Verschillende industrieën en toepassingen vereisen verschillende draadvonkoplossingen. Daarom is het essentieel om de verschillen tussen machineseries te begrijpen voordat u een aankoopbeslissing neemt. Voor precisiematrijzenproductie: kies draadvonken met gemiddelde snelheid Voor matrijzenfabrikanten die precisie-inzetstukken, ponsen, matrijzen en complexe gereedschapscomponenten produceren, heeft een draadvonkenmachine met gemiddelde snelheid meestal de voorkeur. Draadvonkenmachines met middelhoge snelheid maken gebruik van meerdere snijgangen om de bewerkingsefficiëntie in evenwicht te brengen met een uitstekende oppervlakteafwerking en maatnauwkeurigheid. Ze zijn geschikt voor toepassingen waarbij klanten een stabiele precisie, minder polijstwerk en een consistente bewerkingskwaliteit vereisen. Typische toepassingen zijn onder meer: ​​· Precisiematrijzen · Stempelmatrijzen · Kunststof spuitgietonderdelen · Mechanische onderdelen met hoge tolerantie · Bewerking van hardmetaal en gehard staal De POOSN PSC-serie draadvonkmachines met gemiddelde snelheid zijn ontworpen voor klanten die een hogere bewerkingskwaliteit en stabiele prestaties nodig hebben in precisieproductieomgevingen.
