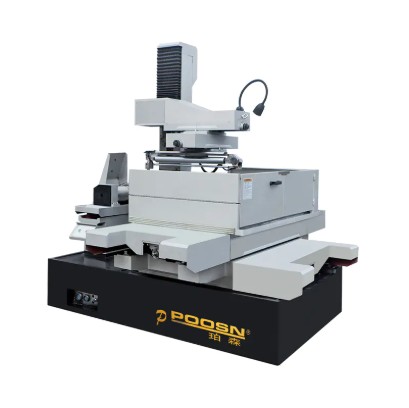

Wat maakt DKD Large Cutting Taper WEDM tot een doorbraak in precisiebewerking?

Wat maakt DKD Grote snijconus WEDM tot een doorbraak in precisiebewerking?

De DKD Grote snijdende conische draadvonken is een doorbraak op het gebied van precisiebewerking, omdat het fundamenteel uitbreidt wat draadontladingsbewerking in één enkele opstelling kan bereiken. Het bereikt conische hoeken tot ±45° op werkstukken groter dan 500 mm, handhaaft een positionele nauwkeurigheid binnen ±0,003 mm bij werklasten van meer dan 3.000 kg, en vermindert draadbreuk tot 60% dankzij adaptieve ontladingsregeling – mogelijkheden die geen enkele conventionele WEDM-machine tegelijkertijd kan repliceren. Voor fabrikanten die werkzaam zijn in de lucht- en ruimtevaart, het maken van zware matrijzen, extrusiegereedschappen en de productie van grootformaat matrijzen, is deze machine niet alleen een verbetering van bestaande oplossingen. Het maakt voorheen onmogelijke geometrieën en werkstukschalen produceerbaar zonder de dimensionale integriteit of oppervlaktekwaliteit in gevaar te brengen.

De significance of this cannot be overstated. Precision machining has long faced a fundamental tradeoff: the larger and more geometrically complex a workpiece, the harder it becomes to hold micron-level tolerances. WEDM technology has historically been limited to smaller, thinner workpieces with modest taper requirements. The DKD machine breaks this tradeoff by engineering every subsystem — the machine base, the UV-axis wire guide, the flushing circuit, the pulse generator, and the CNC control — around the specific demands of large, high-taper precision cutting. The result is a machine that delivers fine-wire-EDM-class accuracy at a scale previously associated with much cruder cutting methods.

Dit artikel onderzoekt elk van de technische en praktische dimensies die de DKD Large Cutting Taper WEDM tot een echte technische doorbraak maken. Het behandelt het structurele ontwerp van de machine, het conische snijsysteem, de besturingsintelligentie, de spoeltechnologie, het draadbeheer, de geschiktheid van de toepassing en de totale eigendomskosten – met overal specifieke gegevens en productievoorbeelden.

De Core Problem: Why Large-Taper WEDM Has Always Been Difficult

Om te begrijpen wat de DKD-machine bereikt, is het de moeite waard om de technische uitdagingen te begrijpen die WEDM met grote tapsheid zo lang zo moeilijk hebben gemaakt. Draadvonken werkt door elektrisch geleidend materiaal te eroderen met behulp van gecontroleerde elektrische ontladingen tussen een dunne draadelektrode en het werkstuk. De draad maakt geen rechtstreeks contact met het werkstuk - deze wordt gescheiden door een kleine opening gevuld met diëlektrische vloeistof, en materiaalverwijdering vindt plaats door de energie die vrijkomt door snelle, nauwkeurig getimede elektrische pulsen.

Wanneer de draad perfect verticaal wordt gehouden, is dit proces goed te begrijpen en zeer controleerbaar. De ontladingsspleet is uniform over de lengte van de draad, de spoeling is symmetrisch en de snijgeometrie is voorspelbaar. Maar wanneer de draad wordt gekanteld om een ​​tapsheid af te snijden, verandert alles. De geometrie van de opening wordt asymmetrisch: het in- en uitgangspunt van de draad zijn horizontaal verschoven, soms met tientallen millimeters bij hoge werkstukken. De ontladingsverdeling langs de hellende draad wordt ongelijkmatig. De spoeleffectiviteit neemt scherp af omdat de diëlektrische vloeistof niet gelijkmatig in een schuine snijzone kan worden gericht. De draadspanning wordt moeilijker in stand te houden omdat het draadpad van vorm verandert naarmate de tapse hoek verandert tijdens contourbewerkingen.

Op een werkstuk dat 100 mm hoog is, creëert een tapsheid van 15° een horizontale offset van ongeveer 27 mm tussen de draadingang en -uitgang. Dat is beheersbaar. Op een werkstuk dat 500 mm hoog is en een conus van 30° heeft, benadert de horizontale offset 290 mm. Op die schaal worden de problemen dramatisch groter. De draad buigt onder zijn eigen spanningsasymmetrie. De ontlading wordt geconcentreerd in het midden van de draad in plaats van gelijkmatig verdeeld. De spoeldruk die op de spuitmonden wordt uitgeoefend, bereikt nauwelijks het midden van de snijzone. De oppervlakteafwerking gaat achteruit, de geometrische nauwkeurigheid gaat achteruit en het aantal draadbreuken neemt toe.

Dit is de reden waarom de meeste WEDM-fabrikanten historisch gezien beperkte tapsheidsmogelijkheden hebben tot bescheiden hoeken – doorgaans ±3° tot ±15° – en gematigde werkstukhoogtes. Het overschrijden van deze limieten met een standaardmachine resulteert in onvoorspelbare resultaten: maatfouten, ruwe oppervlakteafwerkingen, frequente draadbreuken en opnieuw gesneden lagen die dik genoeg zijn om de vermoeidheidsprestaties in kritische componenten in gevaar te brengen. De DKD Large Cutting Taper WEDM is speciaal ontworpen om deze problemen op te lossen, niet door stapsgewijze verbeteringen, maar door de machine vanaf de basis opnieuw te ontwerpen rond de vereisten van groot conisch snijden.

Structurele fundering: de machinebasis en frametechniek

Precisiebewerking begint bij de structurele fundering van de machine. Elke trilling, thermische uitzetting of mechanische afbuiging in het machineframe vertaalt zich direct in een positiefout bij de snijdraad. Voor het zagen met grote tapsheid op zware werkstukken is dit vooral van cruciaal belang omdat de snijkrachten – hoewel klein in absolute termen vergeleken met frezen of slijpen – asymmetrisch werken over een breed werkbereik van de machine, waardoor momenten ontstaan ​​die standaard gietijzeren frames niet voldoende kunnen weerstaan.

De DKD machine uses a graniet-composiet machinebasis dat biedt verschillende belangrijke voordelen ten opzichte van conventionele gietijzeren constructies. Granietcomposiet heeft een specifieke dempingscoëfficiënt die ongeveer acht tot tien keer hoger is dan die van gietijzer, wat betekent dat trillingen van de werkplaatsvloer, nabijgelegen machines of de eigen servoaandrijvingen van de machine veel sneller worden geabsorbeerd dan dat ze door de structuur resoneren en als oppervlaktegolving op het afgewerkte onderdeel verschijnen.

Dermal stability is equally important. Cast iron has a coefficient of thermal expansion of approximately 11 µm/m·°C. Over a 1,000mm machine axis, a temperature change of just 1°C produces an expansion of 11µm — more than three times the machine's stated positioning accuracy. Granite composite has a coefficient of thermal expansion of approximately 5–6 µm/m·°C, roughly half that of cast iron, which means thermal drift under typical workshop temperature fluctuations is proportionally reduced. The machine also incorporates thermal compensation algorithms in its CNC that monitor temperature at multiple points on the machine structure and apply real-time corrections to axis positions, further reducing the impact of thermal variation on part accuracy.

De column and bridge structure is designed with finite element analysis to optimize stiffness-to-weight ratio, ensuring that the UV-axis head — which must move to create taper angles — does not introduce detectable deflection at the wire guide even when positioned at maximum offset. The worktable itself is built with a ribbed construction that distributes workpiece weight across the full table surface, preventing localized deflection under heavy tooling plates or die blocks.

De combination of these structural choices means that a 2,500kg hardened steel die block sitting on the machine table produces no measurable distortion in the machine's geometry, and that long cutting programs running for 20 or 30 hours unattended do not accumulate positional drift as the workshop temperature cycles through day and night.

De UV-Axis Wire Guide System: How ±45° Taper Becomes Achievable

De taper cutting capability of any WEDM machine is determined by the design and precision of its UV-axis system — the mechanism that independently moves the upper wire guide relative to the lower wire guide to create a controlled wire inclination. In a standard WEDM machine, the UV-axis is a secondary system grafted onto a machine designed primarily for straight cutting. Its travel range is limited, its positioning accuracy is modest, and its ability to maintain consistent wire tension across the full taper range is compromised by the machine's primary design priorities.

De DKD machine treats the UV-axis as a primary design element of equal importance to the XY-axis. The upper wire guide assembly is mounted on a fully independent UV-axis with lineaire motoraandrijvingen op zowel de U- als de V-as. Lineaire motoren elimineren de speling, compliantie en thermische gevoeligheid van kogelomloopspindelaandrijvingen, waardoor een positioneringsresolutie van 0,1 µm en een bidirectionele herhaalbaarheid van beter dan 0,5 µm worden geboden. Dit is van belang omdat tijdens een contourbewerking met voortdurend veranderende conushoek de UV-as honderden kleine positiecorrecties per seconde moet uitvoeren om de juiste draadhelling te behouden terwijl de XY-as door bochten en hoeken beweegt. Elke vertraging of onnauwkeurigheid in de reactie van de UV-as veroorzaakt conische hoekfouten die verschijnen als geometrische afwijkingen op het oppervlak van het afgewerkte onderdeel.

De wire guide design itself is another critical element. At large taper angles, the wire exits the lower guide at a steep inclination and enters the upper guide from a similarly steep angle on the opposite side. Standard round wire guides create concentrated contact stress on the wire at these extreme angles, causing wire fatigue and increasing breakage risk. The DKD machine uses diamond-coated wire guides with a contoured contact geometry that distributes contact stress along a longer arc of wire contact, reducing localized stress concentration and extending wire life by up to 40% at extreme taper angles compared to conventional guide designs.

De UV-axis travel range on the DKD machine is engineered to achieve ±45° taper on workpieces up to 500mm in height. On a 500mm workpiece, ±45° requires a UV-axis offset of ±500mm — a massive range that demands both a mechanically robust UV-axis structure and a CNC control capable of coordinating four-axis simultaneous motion (X, Y, U, V) with microsecond-level synchronization. The DKD control system handles this through a purpose-built motion interpolator that calculates UV-axis positions as a continuous function of XY-axis position and workpiece geometry, ensuring that the wire angle transitions smoothly through every segment of a complex contour without the angular discontinuities that would otherwise appear as surface defects at segment boundaries.

Adaptieve pulsgenerator: behoud van ontladingsstabiliteit onder variabele omstandigheden

De electrical discharge process is the heart of EDM, and its stability directly determines cutting speed, surface finish, and wire integrity. In large-taper cutting, maintaining discharge stability is significantly more challenging than in straight cutting because the gap geometry, flushing conditions, and wire tension all vary continuously as the wire angle changes. A pulse generator designed for stable straight cutting will produce erratic discharge in large-taper conditions, leading to arcing, wire breakage, and surface damage.

De DKD machine incorporates an adaptieve pulsgenerator die volgens een fundamenteel ander principe werkt dan conventionele EDM-pulsgeneratoren. In plaats van een vaste pulsgolfvorm af te geven en erop te vertrouwen dat de operator de juiste parameters voor een bepaald materiaal en een bepaalde geometrie selecteert, bewaakt de adaptieve generator continu de ontladingsopeningsspanning, stroom en timingkarakteristieken met een bemonsteringssnelheid van enkele megahertz. Het gebruikt deze realtime gegevens om elke individuele ontlading te classificeren als een productieve vonk, een kortsluiting, een boog of een open opening, en past de pulstiming, energie en polariteit puls voor puls aan om het aandeel productieve vonken te maximaliseren en tegelijkertijd schadelijke boogvorming te elimineren.

Deze mogelijkheid is vooral belangrijk tijdens het snijden met grote tapsheid, omdat de efficiëntie van de afvalafvoer aanzienlijk varieert over de draadlengte. Nabij de in- en uitgangen waar de spoelsproeiers zich bevinden, wordt vuil efficiënt verwijderd en blijft de opening schoon. In de middensecties van een lange, hellende draad is de ophoping van vuil groter, en de lokale spleetomstandigheden neigen naar kortsluiting. De adaptieve generator detecteert deze lokale kortsluitneigingen uit de spanningssignatuur van individuele pulsen en reageert door de pulsenergie in die ontladingszone tijdelijk te verminderen, waardoor de ophoping van geleidende puinbruggen wordt voorkomen die anders draadbreuk zouden veroorzaken.

De practical result is that De snijsnelheid in de modus met grote conus wordt gehandhaafd op 85-90% van de snelheid voor recht snijden voor hetzelfde materiaal en dezelfde draaddiameter - een aanzienlijke verbetering ten opzichte van conventionele machines, die vaak 40-60% van de snijsnelheid verliezen bij het werken met conische hoeken boven 20°, omdat de operator de pulsenergie handmatig moet verminderen om draadbreuk te voorkomen. Dankzij de adaptieve generator kan de machine ook materialen snijden die bijzonder gevoelig zijn voor ontladingsinstabiliteit, zoals carbide en polykristallijne diamantcomposieten, onder tapse hoeken die onmogelijk zouden zijn op een niet-adaptieve machine.

Tweerichtingshogedrukspoeling: oplossing van het vuilprobleem bij grote conische hoeken

Spoelen – het proces waarbij diëlektrische vloeistof naar de snijzone wordt gevoerd om geërodeerde deeltjes te verwijderen, de draad en het werkstuk af te koelen en de opening schoon te houden – is een van de meest ondergewaardeerde factoren in de prestaties van WEDM. Bij recht snijden is het spoelen eenvoudig: de bovenste en onderste mondstukken zijn coaxiaal met de draad en de vloeistof stroomt symmetrisch door de opening van boven naar beneden. Naarmate de tapsheidshoek groter wordt, wordt deze symmetrie geleidelijk afgebroken en neemt de spoeleffectiviteit snel af.

Bij een conus van 45° met een werkstuk van 500 mm is het bovenste mondstuk bijna 500 mm verschoven ten opzichte van het onderste mondstuk in het horizontale vlak. Vloeistof die bij het ingangspunt uit het bovenste mondstuk wordt uitgestoten, bereikt het uitgangspunt van de schuine snede niet - het stroomt langs het hellende draadpad en komt naar buiten via openingen in de zijwand van het werkstuk. Het centrale gebied van de hellende draad werkt in omstandigheden van ernstige spoelgebreken, wat ophoping van vuil, plaatselijke oververhitting, dikke herschikkingslagen en uiteindelijk draadbreuk veroorzaakt.

De DKD machine addresses this with a tweerichtingsspoelsysteem met variabele druk dat omvat onafhankelijk bestuurde bovenste en onderste mondstukken die kunnen roteren om hun straalrichting uit te lijnen met de werkelijke draadhellingshoek. In plaats van vloeistof verticaal naar beneden te spuiten zoals een vast mondstuk doet, draaien de DKD-spuitmonden om de vloeistof langs de draadas te richten, waardoor wordt verzekerd dat de straal in de hellende snijzone dringt in plaats van tegen de zijwand van het werkstuk te verdwijnen.

Naast de richtingsregeling wordt de spoeldruk automatisch door de CNC aangepast tussen 0,5 en 18 bar, afhankelijk van de hoogte van het werkstuk, het materiaaltype, de conushoek en de huidige snijfase. Tijdens ruw zagen, waar het afvalvolume hoog is, wordt de druk verhoogd om de opening schoon te houden. Tijdens nabewerkingspassages waarbij de integriteit van het oppervlak van cruciaal belang is, wordt de druk verminderd om door hydrauliek veroorzaakte draadtrillingen te voorkomen die de oppervlakteruwheid zouden aantasten. Dit dynamische drukbeheer wordt gecoördineerd met de adaptieve regeling van de pulsgenerator, zodat beide systemen gelijktijdig reageren op veranderingen in de spleetomstandigheden.

De result is a herschikte laagdikte onder 3 µm zelfs bij maximale conische hoeken - een waarde die voldoet aan de eisen voor oppervlakte-integriteit van componentenspecificaties voor de ruimtevaart en die bij de meeste toepassingen de noodzaak van post-EDM-oppervlaktebehandeling elimineert. Op conventionele machines die onder grote conische hoeken werken, is de dikte van de herschikte laag vaak groter dan 15–20 µm, waardoor extra slijp- of polijstbewerkingen nodig zijn die tijd en kosten toevoegen.

De dielectric system also incorporates a multi-stage filtration circuit with primary paper filters, secondary fine filters, and an ion exchange resin bed that maintains water resistivity at 50–100 kΩ·cm. Maintaining resistivity in this range is critical for discharge stability — water that is too pure (high resistivity) produces overly energetic discharges that erode the wire and leave rough surfaces, while water that is too conductive (low resistivity) causes premature pulse collapse and reduced cutting efficiency. The DKD filtration system automatically monitors resistivity and adjusts ion exchange regeneration cycles to maintain the target range without operator intervention.

Draadbeheersysteem: spanningscontrole, draadsnijden en verbruiksefficiëntie

Het beheer van draadelektroden omvat alles, van de manier waarop de draad wordt aangevoerd vanaf de toevoerspoel, via het geleidingssysteem tot aan het opwikkelmechanisme. Het heeft directe invloed op de snijkwaliteit, de inzetbaarheid van de machine en de bedrijfskosten. Bij het snijden met grote tapsheid is het draadbeheer veeleisender dan bij recht snijden, omdat het hellende draadpad een niet-uniforme spanningsverdeling creëert: de spanning is hoger bij de buigpunten nabij de geleiders en lager in het midden van de overspanning. Als de spanning niet nauwkeurig wordt gecontroleerd, resoneert de draad op specifieke frequenties die als periodieke oppervlaktepatronen op het voltooide onderdeel verschijnen.

De DKD machine uses a gesloten draadspanningscontrolesysteem met een load cell-sensor die de werkelijke draadspanning bij de bovenste geleider meet en deze informatie doorgeeft aan een servogestuurde spanrol. Het systeem handhaaft de draadspanning binnen ±0,3 N van het instelpunt over de hele spoel, zelfs als de diameter van de spoel afneemt en de dynamiek van het afrollen van de draad verandert, en zelfs als de geometrie van het draadpad verandert bij variërende tapsheidshoeken. Dit niveau van spanningsconsistentie is ongeveer drie keer zo strak als wat mechanische spanningsapparaten op conventionele machines kunnen bereiken.

De wire threading system is fully automatic and capable of threading through a start hole as small as 0.6mm diameter without operator assistance. After a wire break — an event that occurs far less frequently on the DKD than on conventional machines, but which is not entirely eliminable — the machine automatically retracts to the break point, cleans the wire end, and rethreads through the start hole, then resumes cutting from the correct position. This process takes approximately 90 seconds on average, compared to 5–10 minutes for manual threading, which is the primary mode on many competing machines.

Draadverbruik is een aanzienlijke bedrijfskosten in productie-WEDM-omgevingen. Een typische grootformaat WEDM-machine die continu draait, kan 15 tot 25 kg draad per week verbruiken, tegen een prijs van $ 15 tot $ 30 per kilogram, afhankelijk van het draadtype. De spanningsoptimalisatie en de adaptieve afvoercontrole van de DKD-machine verminderen onnodige draaddoorvoer – het fenomeen waarbij onstabiele afvoeromstandigheden de machine ertoe aanzetten om sneller nieuwe draad aan te voeren dan werkelijk nodig is voor het snijden. Veldgegevens van productie-installaties laten dit zien Vermindering van draadverbruik met 22–31% vergeleken met machines zonder deze bedieningselementen, wat zich op een machine die 5.000 uur per jaar draait, vertaalt in een jaarlijkse draadbesparing van $ 8.000 - $ 15.000, afhankelijk van het draadtype en de prijs.

De machine accommodates wire diameters from 0.1mm to 0.3mm and is compatible with brass wire, zinc-coated wire, and diffusion-annealed high-performance wire. Brass wire is typically used for roughing operations where cutting speed is prioritized. Zinc-coated wire provides better surface finish on finish passes due to its lower melting point and more controlled vaporization behavior. Diffusion-annealed wire offers the best combination of strength and cutting performance for difficult materials such as carbide and titanium, and the DKD machine's precise tension control system fully exploits the properties of these premium wire types without the wire breakage problems that make them impractical on less capable machines.

CNC-besturingssysteem: intelligentie, automatisering en programmeerefficiëntie

De CNC control system is the integrating intelligence of the DKD machine — it coordinates axis motion, discharge control, flushing, wire tension, and operator interaction into a coherent system that is both capable and practical to operate. A machine with brilliant hardware but a poorly designed control system will underperform its potential and frustrate operators; the DKD control system is designed to do the opposite.

De control platform runs on a real-time operating system with a motion control cycle time of 125 microseconds, ensuring that axis position updates and discharge control commands are synchronized to submicrosecond precision. This level of timing coordination is essential for large-taper contouring, where X, Y, U, and V axes must move simultaneously with consistent velocity ratios to maintain a constant wire angle through curves, transitions, and corners.

De control software includes an automatic corner compensation algorithm that anticipates the geometric error introduced by wire lag — the tendency of the wire to trail behind the programmed path during direction changes. In straight cutting, corner compensation is a well-understood problem with standard solutions. In large-taper cutting, corner compensation becomes four-dimensional because the UV-axis offset changes the effective wire deflection characteristics at every taper angle. The DKD control's corner compensation algorithm accounts for taper angle, wire tension, workpiece height, and cutting speed simultaneously, producing corner sharpness that is consistent across the full taper range rather than degrading at extreme angles.

De control system accepts DXF and IGES geometry imports directly from the machine's touchscreen interface, eliminating the need for a separate CAM workstation for most jobs. The operator selects the imported geometry, specifies the taper angle, workpiece height, material, wire type, and surface finish requirement, and the control automatically generates the cutting program with appropriate lead-in and lead-out moves, multi-pass strategies, and parameter transitions. For complex parts requiring different taper angles in different regions, the control supports segment-by-segment taper specification with automatic interpolation at transitions.

De control also manages the machine's technology database — a library of tested cutting parameters for hundreds of material-wire-finish combinations. These parameters are the result of extensive factory testing and are continuously refined by the machine's built-in process monitoring, which logs cutting performance data for every job and uses statistical analysis to identify parameter improvements. Operators in production environments report that programmeertijd voor nieuwe onderdelen wordt met 60-70% verkort vergeleken met conventionele WEDM-bedieningen die handmatige parameterselectie en iteratieve testsneden vereisen.

Prestatievergelijking: DKD grote snijconus WEDM versus industriestandaarden

De following table compares the key performance parameters of the DKD Large Cutting Taper WEDM against typical high-end standard WEDM machines and conventional large-format WEDM machines available in the market. This comparison illustrates the specific dimensions in which the DKD machine delivers breakthrough performance rather than incremental improvement.

De data in the table reflects published specifications and independent field measurements from production users. The DKD machine's advantage is most pronounced in the combination of maximum taper angle, workpiece height at that maximum angle, and accuracy — no other machine in its class simultaneously delivers all three at production-viable cutting speeds. The recast layer thickness advantage is particularly significant for aerospace and medical applications where post-EDM surface treatment is a regulated quality requirement.

Industrietoepassingen: waar de DKD-machine echt productievoordeel creëert

De DKD Large Cutting Taper WEDM's capabilities translate into concrete manufacturing advantages across a range of industries. Understanding these applications clarifies why the machine's specifications matter beyond the specification sheet.

Productie van onderdelen voor de lucht- en ruimtevaart en defensie

Lucht- en ruimtevaartcomponenten vereisen vaak complexe externe profielen met nauwkeurige diepgangshoeken, met name de wortelvormen van turbinebladen, structurele beugels en bevestigingsfittingen voor casco's. Deze componenten worden vaak vervaardigd in materialen zoals Inconel 718, titanium Ti-6Al-4V en gereedschapsstaal met hoge sterkte - die allemaal een uitdaging vormen voor conventionele bewerking en bij uitstek geschikt zijn voor EDM. Het vermogen van de DKD-machine om ±45° conisch te snijden in Inconel 718 op 500 mm hoogte met een nauwkeurigheid van ±0,003 mm en een herschikkingslaag van minder dan 3 µm, betekent dat dennenwortelprofielen van turbinebladen in één keer kunnen worden gesneden zonder dat er eerder meerdere opspanwerkzaamheden nodig waren. Eén lucht- en ruimtevaartleverancier meldde dat het aantal bewerkingen voor een turbineschijfsleuf was teruggebracht van vier (ruwfrezen, semi-nabewerkingsfrezen, EDM en slijpen) naar twee (ruwfrezen en DKD WEDM), waardoor de totale cyclustijd van de onderdelen met 38% werd verkort.

Zware stempelmatrijzen en progressieve matrijzenproductie

Progressieve stempelmatrijzen voor carrosseriepanelen en structurele componenten van auto's behoren tot de meest veeleisende WEDM-toepassingen in termen van werkstukgrootte, materiaalhardheid en geometrische complexiteit. Matrijsplaten zijn doorgaans 400–600 mm dik, gehard tot 58–62 HRC, en vereisen nauwkeurige taps toelopende pons- en matrijsspelingen - vaak met tapse hoeken van 20–30° voor de vasthoudvoorzieningen en trimsecties van het plano. Op conventionele machines vereisen deze tapse kenmerken meerdere opstellingen met verschillende opspanningsoriëntaties, waarbij elk zijn eigen accumulatie van positionele fouten introduceert. De DKD-machine snijdt alle conische elementen in een enkele werkstukoriëntatie, waarbij de ruimtelijke relaties tussen de elementen binnen ±0,003 mm worden gehandhaafd en de herpositioneringsfouten van 0,01–0,02 mm worden geëlimineerd die de belangrijkste bron zijn van matrijsmismatch bij benaderingen met meerdere opstellingen.

Extrusiematrijzengereedschap

Aluminium en koperen extrusiematrijzen vormen een unieke uitdaging: het matrijsprofiel moet draagvlakken, reliëfhoeken en laskamergeometrieën bevatten die verschillende conische hoeken op verschillende diepten binnen hetzelfde matrijsblok vereisen - en matrijsblokken kunnen 150-400 mm dik zijn. Het vermogen van de DKD-machine om variabele tapsheidshoeken langs het snijpad te specificeren, gecombineerd met de mogelijkheid tot werkstukhoogte, maakt het het enige WEDM-platform dat complete extrusiematrijzen met al hun taps toelopende kenmerken in één enkele opstelling kan bewerken. Voor fabrikanten van aluminiumprofielextrusie die raamkozijnsecties en structurele profielen produceren, heeft deze mogelijkheid de noodzaak geëlimineerd om taps-kritische matrijsfuncties uit te besteden aan gespecialiseerde EDM-werkplaatsen, waardoor het werk in eigen huis wordt gedaan en de matrijslevertijd met 40-50% wordt verkort.

Hulpmiddelen voor medische hulpmiddelen en implantaten

Gereedschappen voor medische hulpmiddelen – mallen voor orthopedische implantaten, snijgereedschappen voor minimaal invasieve instrumenten en matrijzen voor implanteerbare bevestigingscomponenten – vereisen enkele van de strengste maattoleranties en normen voor oppervlakte-integriteit bij de productie. Implantaatcomponenten in kobalt-chroom- en titaniumlegeringen moeten voldoen aan de ISO 5832-normen voor biocompatibiliteit, die onder andere de herschikte laagdikte beperken en specifieke oppervlakteruwheidswaarden vereisen. De hergietlaag van minder dan 3 µm van de DKD-machine en de oppervlakteafwerking van Ra 0,2 µm op deze materialen betekenen dat gereedschap kan worden geleverd met tekentolerantie zonder de polijst- en etsbewerkingen die momenteel standaard zijn na conventioneel EDM, waardoor 4 tot 8 uur nabewerking per gereedschap wordt bespaard.

Onbemande bediening en productie-efficiëntie

Wil een precisiewerktuigmachine maximale waarde kunnen leveren in een productieomgeving, dan moet deze in staat zijn tot betrouwbare onbemande werking – nachtelijk, in het weekend en tijdens ploegendiensten zonder dat daar voortdurend aandacht van de operator voor nodig is. WEDM is in principe goed geschikt voor onbemande bediening, omdat het snijproces contactloos is en de daarbij betrokken krachten verwaarloosbaar zijn. In de praktijk hebben draadbreuk, draadbreuken en problemen met het diëlektrische systeem de praktische onbeheerde looptijd van WEDM-machines historisch gezien echter beperkt tot een paar uur voordat interventie nodig is.

De DKD machine's combination of adaptive discharge control (which prevents the gap instability events that cause most wire breaks), automatic wire threading (which recovers from breaks without operator intervention), multi-spool wire capacity (which allows continuous operation for 24–36 hours without wire changes), and automated dielectric management (which maintains resistivity and temperature without manual adjustment) enables genuinely practical lights-out operation for cutting programs lasting 20–40 hours.

Productiegebruikers rapporteren machinebezettingsgraad van 85-92% over voortschrijdende perioden van 30 dagen, inclusief gepland onderhoud. Ter vergelijking: conventionele WEDM-machines in vergelijkbare productieomgevingen behalen doorgaans een bezettingsgraad van 60-75% als gevolg van hogere draadbreukpercentages, frequentere handmatige interventievereisten en langere insteltijden tussen taken. Bij een typische WEDM-machine-uurkost van $80-$150 per uur vertegenwoordigt de benuttingsverbetering alleen al $40.000-$120.000 per jaar aan herstelde capaciteit per machine.

De control system includes remote monitoring capability that allows operators and supervisors to check machine status, cutting progress, and alarm conditions from a smartphone or tablet. Alarm notifications are sent via SMS or email when intervention is required, ensuring that machine downtime is minimized even during unmanned periods. The remote monitoring system also logs cutting data for quality traceability — useful for aerospace and medical customers who require documentation that parts were produced within specified process parameters.

Totale eigendomskosten: de financiële kwestie op lange termijn

De DKD Large Cutting Taper WEDM carries a higher acquisition cost than standard WEDM machines — typically 30–60% more than a high-end conventional machine depending on configuration. For many buyers, this upfront premium is the primary barrier to consideration. However, a total cost of ownership analysis over a five-year production horizon typically shows a significantly different picture.

De cost advantages compound across several dimensions. Wire consumption savings of 22–31% reduce annual wire costs by $8,000–$15,000. Reduced wire breakage and automatic rethreading recover 200–400 hours of productive machine time per year that would otherwise be lost to manual intervention — worth $16,000–$60,000 at typical machine rates. The elimination of multi-setup operations for large-taper features reduces fixture cost, setup labor, and part movement time, saving 15–25% of total job cost on affected work. And the ability to bring previously outsourced taper-critical operations in-house eliminates outsourcing premiums that typically run 40–80% above internal machining costs.

Wanneer deze operationele voordelen worden opgeteld en de premie-aankoopkosten worden afgeschreven over vijf jaar, de DKD-machine bereikt doorgaans lagere totale eigendomskosten over vijf jaar dan een standaardmachine, met een marge van 15-25% in productieomgevingen waar het snijden met grote tapsheid meer dan 30% van de werklast uitmaakt. In omgevingen waar conisch werk de primaire toepassing is, is het voordeel nog groter.

De onderhoudskosten over de periode van vijf jaar zijn vergelijkbaar met of lager dan bij conventionele machines, ondanks de hogere initiële complexiteit van de DKD, omdat de lineaire motoraandrijvingen op de UV-as geen mechanische slijtagecomponenten hebben (geen kogelomloopspindels, geen lagers in de aandrijflijn) en de granieten composietbasis geen periodiek schrapen of uitlijnen vereist. De vervangingsintervallen van de geleider worden verlengd door het ontwerp met een diamantcoating, en het geautomatiseerde diëlektrische managementsysteem vermindert de chemische hantering en testarbeid die aanzienlijke onderhoudskosten met zich meebrengt op handmatig beheerde systemen.

Veelgestelde vragen

Vraag 1: Wat is de werkelijke praktische limiet van de conische hoek van de DKD-machine, en neemt de nauwkeurigheid af bij maximale hoeken?

A1: De DKD Large Cutting Taper WEDM is geschikt voor ±45° tapsheid op werkstukken tot 500 mm hoog, en dit is eerder een echte productiespecificatie dan een laboratoriummaximum. De positioneringsnauwkeurigheid van ±0,003 mm wordt over het volledige conusbereik gehandhaafd omdat het lineaire motorsysteem met UV-as een consistente positioneringsresolutie biedt, ongeacht de conushoek. De oppervlakteruwheid neemt enigszins af onder extreme hoeken – Ra 0,2 µm bij lage conushoeken kan toenemen tot Ra 0,3–0,35 µm bij 45° vanwege de asymmetrische ontladingsspleetgeometrie – maar dit blijft binnen de specificaties voor de meeste industriële toepassingen. Voor toepassingen die Ra 0,2 µm vereisen bij extreme conische hoeken, wordt dit doel bereikt met een extra afwerkingsgang met lagere energie-instellingen.

Vraag 2: Kan de DKD-machine niet-geleidende of slecht geleidende materialen zoals keramiek of polykristallijne diamant snijden?

A2: Draadvonken vereist fundamenteel elektrische geleiding in het werkstuk, en de DKD-machine vormt geen uitzondering op deze fysieke vereiste. Het kan echter effectief materialen snijden met een lagere geleidbaarheid dan standaard gereedschapsstaal, waaronder wolfraamcarbide (dat een elektrische weerstand heeft die ongeveer 10-20 keer hoger is dan staal), gesinterde polykristallijne diamantcomposieten (die een geleidende kobaltbindmiddelmatrix gebruiken) en elektrisch geleidende keramische composieten. Specifiek voor wolfraamcarbide biedt de real-time gap-monitoring van de adaptieve pulsgenerator een aanzienlijk voordeel ten opzichte van conventionele machines, omdat de ontladingskarakteristieken van carbide substantieel verschillen van die van staal en dynamische parameteraanpassing vereisen om stabiel snijden te behouden - iets wat machines met vaste parameters niet effectief kunnen doen.

Vraag 3: Hoe lang duurt het om een ​​complex onderdeel met grote tapsheid op de DKD-machine in te stellen en te programmeren?

A3: De instel- en programmeertijd is sterk afhankelijk van de complexiteit van het onderdeel, maar voor een representatieve matrijsplaat met grote tapsheid en 8–12 ponsopeningen onder verschillende conushoeken rapporteren ervaren operators een totale instel- en programmeertijd van 90–150 minuten met behulp van de DXF-import en automatische conusprogrammeerfuncties van de DKD-besturing. Dit steekt gunstig af bij 4-6 uur voor hetzelfde onderdeel op een conventionele WEDM-machine die handmatige parameterselectie, meerdere testsneden en afzonderlijke programmering voor elk taps hoeksegment vereist. Voor onderdelen van het eerste artikel met een nieuwe geometrie is doorgaans één uur extra nodig voor verificatiesneden. Nadat het eerste artikel is goedgekeurd, vereist de herhaalde productie van hetzelfde onderdeel alleen het laden van het werkstuk en het terugroepen van het programma – doorgaans 20-30 minuten per installatie.

Vraag 4: Welk onderhoudsschema heeft de DKD-machine nodig en wat zijn de meest voorkomende service-items?

A4: Het onderhoudsschema van de DKD-machine is onderverdeeld in dagelijkse, wekelijkse, maandelijkse en jaarlijkse intervallen. Het dagelijks onderhoud duurt ongeveer 15 minuten en omvat het controleren van de diëlektrische weerstand, het inspecteren van draadgeleiders op slijtage en het verifiëren van de uitlijning van de spoelmondstukken. Het wekelijkse onderhoud (30-45 minuten) omvat controles op het vervangen van filters, het reinigen van de draadhakselaar en de draadopwikkeleenheid, en het smeren van de lineaire geleidingen op de XY-as. Maandelijks onderhoud (2-3 uur) omvat volledige inspectie van het diëlektrische systeem, verificatie van de UV-askalibratie en diagnostiek van het besturingssysteem. Jaarlijks onderhoud uitgevoerd door een servicemonteur omvat volledige geometrische kalibratie, lasermeting van de asnauwkeurigheid en vervanging van slijtageonderdelen zoals draadgeleiders, afdichtingen en filtermedia. De meest voorkomende ongeplande service-items zijn vervanging van draadgeleiders (doorgaans elke 800–1.200 uur, afhankelijk van draadtype en materiaal) en vervanging van diëlektrische filters (elke 400–600 uur, afhankelijk van het materiaalverwijderingsvolume).

Vraag 5: Is de DKD-machine geschikt voor werkplaatsen die een grote verscheidenheid aan materialen en onderdeeltypen snijden, of is deze geoptimaliseerd voor een beperkt toepassingsbereik?

A5: De DKD-machine is zeer geschikt voor werkplaatsomgevingen, juist omdat de technologiedatabase een uitgebreid scala aan materialen omvat en de adaptieve pulsgenerator automatisch de parametervariaties tussen verschillende geleidende materialen verwerkt. Werkwinkels melden dat het schakelen tussen materialen – bijvoorbeeld van gehard P20-matrijsstaal via wolfraamcarbide naar titanium – alleen materiaalselectie in de besturingsinterface vereist in plaats van handmatige parameteraanpassing. De belangrijkste overweging voor werkplaatsen is dat de grootte en de werktafelcapaciteit van de DKD-machine hem het meest productief maken voor grote of complexe onderdelen; voor kleine, dunne, recht gesneden onderdelen die een aanzienlijk deel van het typische werk in de werkplaats uitmaken, kan een kleinere standaard WEDM-machine economischer zijn om parallel te werken. De meeste werkplaatsen die in de DKD-machine investeren, gebruiken deze specifiek voor hun werk op groot formaat en met hoge tapsheid, terwijl ze standaardmachines behouden voor routinematig snijden.

Vraag 6: Welke training is vereist voordat operators vaardig worden met de DKD-machine, en welke ondersteuning biedt de fabrikant?

A6: Operators met bestaande WEDM-ervaring hebben doorgaans een trainingsprogramma van vijf dagen op locatie nodig, waarin de bediening van de machine, het programmeren, de beginselen van conisch snijden, diëlektrisch beheer en routineonderhoud aan bod komen. Operators zonder voorafgaande WEDM-ervaring hebben vóór de machinespecifieke training een programma van 10 dagen nodig waarin de EDM-fundamenten aan bod komen. De fabrikant zorgt voor de installatie en inbedrijfstelling op locatie, het initiële trainingsprogramma, technische ondersteuning op afstand via de ingebouwde diagnoseverbinding van de machine en toegang tot een online kennisbank met toepassingsnotities, parameteraanbevelingen en gidsen voor probleemoplossing. Er is een jaarlijkse opfriscursus beschikbaar voor operators die met nieuwe materialen of toepassingen werken, en het applicatie-engineeringteam van de fabrikant biedt directe hulp bij uitdagende eerste-artikelonderdelen gedurende de eerste 12 maanden na installatie als onderdeel van het standaard inbedrijfstellingspakket.
