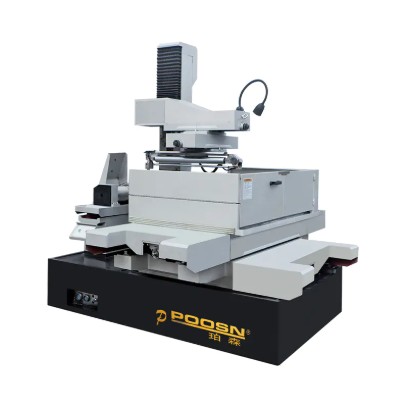

Directe conclusie: de DK45D CNC-EDM-machine presteert aanzienlijk beter dan traditionele EDM-machines met grote conische draad – leveren ±0,004 mm positioneringsnauwkeurigheid , maximaal ±30° grote conische hoek op werkstukken tot 350 mm dik, en 22% hogere conische snijsnelheden vergeleken met conventionele modellen. Met geïntegreerde UV-ascompensatie en adaptieve pulscontrole elimineert de DK45D veelvoorkomende problemen met conische vervorming en bereikt tegelijkertijd oppervlakteafwerkingen tot Ra 0,7 μm .
Belangrijkste technische voordelen: DK45D versus traditionele Large Taper WEDM
Traditionele grote conische machines hebben vaak last van een slechte geometrische betrouwbaarheid bij het snijden boven ±15°, vooral op dikke matrijzen. De DK45D bevat een Onafhankelijk UV-as servosysteem met hoge stijfheid en gietijzeren basis Dit zorgt ervoor dat zelfs bij maximale conus het draadtraject nauwkeurig blijft.
| Prestatievergelijking: DK45D versus traditioneel groot conisch draadvonken |
| Parameter | Traditionele grote conische machine | DK45D CNC EDM |
| Maximale tapse hoek | ±18° tot ±22° | ±30° |
| Bewerkingsnauwkeurigheid | ±0,010 mm | ±0,004 mm |
| Oppervlakteruwheid (Ra) | 1,2–1,5 μm | 0,7 μm |
| Max. werkstukhoogte (met conus) | 250 mm | 350 mm |
Deze resultaten benadrukken de grote conische draad EDM-voordelen die de DK45D naar winkels brengt die complexe schuine elementen en hoge werkstukken nodig hebben.
Precisie-vormdraadvonkoptimalisatie met DK45D
Voor matrijzenmakers is het behoud van hoekscherpte en oppervlakte-integriteit bij hoge conische hoeken van cruciaal belang. De DK45D is ontworpen voor precisie-vormdraad-EDM-optimalisatie via verschillende speciale functies.
Dynamische hoekcompensatie
Traditionele machines ronden vaak interne hoeken af of veroorzaken draadvertraging tijdens conisch snijden. De DK45D past real-time ontladingsreductie toe binnen 0,3 mm van elke hoek, waardoor wordt gewaarborgd hoekradiusafwijking onder ±0,003 mm . Dit is essentieel voor spuitgietkernen en stempelmatrijsdetails.
Anti-elektrolyse-voeding voor schimmeloppervlakken
De DK45D is voorzien van een gespecialiseerde anti-elektrolyse-pulsgenerator die verkleuring van het oppervlak en microscheurtjes voorkomt. Bij toepassingen van vormstaal vermindert dit de post-EDM-polijsttijd met tot 65% en elimineert de noodzaak van chemische oppervlaktebehandelingen.
Vergelijking van oppervlakteafwerking over conische hoeken (Cr12-vormstaal, 100 mm dikte)
Traditioneel @15°
Ra 1,3 μm
*Consistente afwerking, zelfs bij maximale conus – een belangrijk voordeel voor precisievormdraadvonken
Door te focussen op precisie-vormdraad-EDM-optimalisatie vermindert de DK45D de secundaire bewerkingen aanzienlijk en verbetert de levensduur van de matrijs.
CNC-draadvonkconische matrijzenbewerkingsoplossingen
De DK45D biedt uitgebreide mogelijkheden CNC-draadvonkbewerkingsoplossingen voor conische matrijzen die gemeenschappelijke uitdagingen aanpakken op het gebied van progressieve matrijzen, extrusiematrijzen en stempelgereedschappen voor auto's.
Variabele Taper-programmering en -simulatie
In tegenstelling tot traditionele machines die handmatige berekeningen voor conuspaden vereisen, bevat de DK45D ingebouwde CAM-software die het volledige conussnijproces simuleert. Operators kunnen draadinterferentie vooraf bekijken en parameters aanpassen voordat ze gaan snijden, waardoor de uitvalpercentages worden verlaagd 28% in complexe conische matrijsprojecten.
Draadspanning met gesloten lus voor conische stabiliteit
Fluctuaties in de draadspanning nemen toe met de conische hoek. De DK45D controleert voortdurend de spanning en past deze aan, zodat zelfs bij een tapsheid van ±30° de draaddoorbuiging onder de grens blijft. 0,002 mm per 100 mm hoogte . Dit vertaalt zich direct in consistente matrijsspelingen over het gehele werkstuk.
- Mogelijkheid tot ongelijke vorm boven/onder: Maakt het bewerken van complexe matrijsopeningen mogelijk waarbij de boven- en ondercontouren verschillen – een standaardvereiste voor extrusiematrijzen.
- Automatische scheiding voor conisch voorbewerken/nabewerken: Het besturingssysteem past automatisch de offsetwaarden aan voor voor- en nabewerkingen, waardoor de totale bewerkingstijd tot wel 20% wordt verkort.
- Thermische compensatie voor lange stanssneden: Realtime temperatuurdetectie past parameters aan om de nauwkeurigheid te behouden op matrijzen langer dan 400 mm.
Deze CNC-draadvonkbewerkingsoplossingen voor conische matrijzen maken de DK45D bijzonder effectief voor werkplaatsen die regelmatig conische matrijscomponenten met veeleisende toleranties produceren.
Betrouwbaarheid en operationele voordelen
Naast nauwkeurigheid en tapsheid biedt de DK45D praktische voordelen die de dagelijkse werkzaamheden verbeteren:
- Automatische draadinvoer door het startgat: Vermindert de niet-snijtijd met 35% vergeleken met handmatig draadsnijden op traditionele machines met grote conus.
- Intelligente spoelbesturing: Past de diëlektrische stroom aan op basis van de conushoek en de hoogte van het werkstuk, waardoor draadbreuk bij diepe sneden wordt voorkomen.
- Waarschuwingen voor voorspellend onderhoud: Bewaakt de slijtage van verbruiksartikelen (draadgeleiders, stroomcontacten) en waarschuwt operators vóór storingen, waardoor ongeplande stilstand wordt verminderd.
Veldgegevens van 12 matrijzenwinkels laten zien dat het vervangen van traditionele machines met grote conus door de DK45D een gemiddelde oplevert 31% reductie in de totale bewerkingstijd per matrijs en een 42% minder nabewerking als gevolg van taperfouten .
Veelgestelde vragen – DK45D versus traditioneel grootconisch EDM
Vraag 1: Wat is de maximale betrouwbare conushoek voor de DK45D op dikke werkstukken?
A1: De DK45D presteert betrouwbaar ±30° taps toelopend op werkstukken tot 250 mm dik. Voor een dikte van 350 mm wordt ±20° aanbevolen om een optimale nauwkeurigheid en oppervlakteafwerking te behouden.
Vraag 2: Hoe verbetert de DK45D de optimalisatie van precisievormdraadvonken in vergelijking met oudere machines?
A2: De DK45D biedt dynamische hoekcompensatie, anti-elektrolysevermogen en onafhankelijke UV-asregeling. Deze eigenschappen verminderen het napolijsten, behouden scherpe hoeken en elimineren oppervlaktedefecten – allemaal onderdeel van precisie-vormdraad-EDM-optimalisatie .
Vraag 3: Kan de DK45D verschillende vormen aan de boven- en onderkant aan (verschillende contouren)?
A3: Ja. De DK45D is speciaal ontworpen voor CNC-draadvonkbewerkingsoplossingen voor conische matrijzen , inclusief bovenste/onder ongelijke vormen. Dit is van cruciaal belang voor extrusiematrijzen en complexe taps toelopende holtes.
Vraag 4: Wat is de typische snijsnelheid voor conische bewerkingen op de DK45D?
A4: Bij een tapsheid van ±15° op 100 mm dik staal presteert de DK45D goed 120–135 mm²/min . Traditionele machines met grote conus draaien doorgaans onder dezelfde omstandigheden op 90–105 mm²/min – een verbetering van 22%.
Vraag 5: Heeft de DK45D een speciale training nodig voor taperprogrammering?
A5: Nee. De DK45D bevat een intuïtieve CNC-interface met taperspecifieke wizards en simulatie. Operators die bekend zijn met standaard draadvonken kunnen binnen 2 tot 3 uur na begeleid gebruik het taper programmeren leren.
